Pont radio · Caméras IP & NVR

Un pont radio.Vos caméras au NVR.

Un portail à l’autre bout du terrain. Un parking séparé par une route. Des caméras à ramener vers un même enregistreur. Deux radios peuvent remplacer la longue liaison de données, lorsque le trajet est adapté.

Guide visuel · photos fabricants

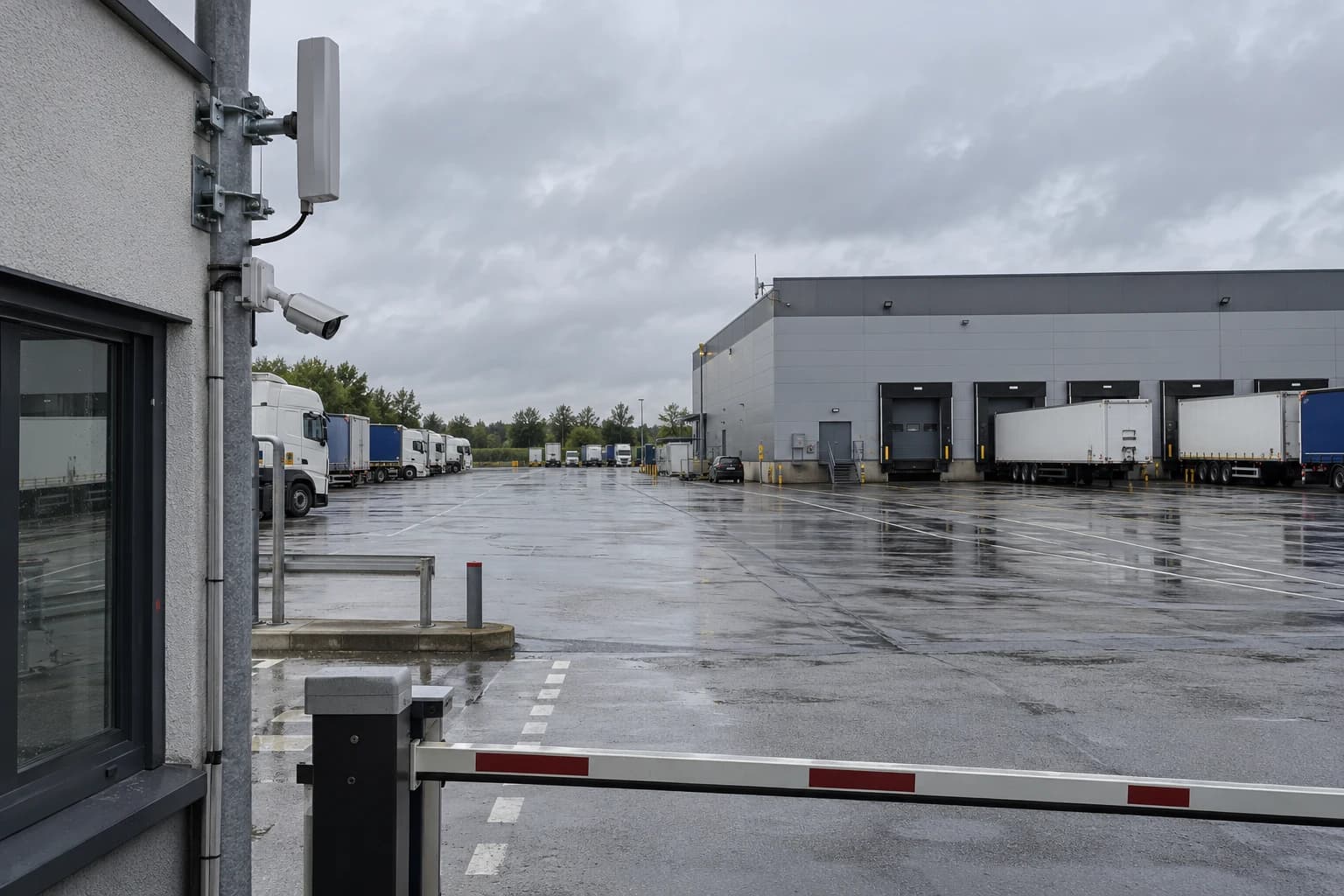

Illustration générée d’un dépôt fictif : antenne directionnelle, caméra de portail et bâtiment à relier de l’autre côté de la cour
Scène illustrative générée · site fictif
Les vraies référencesHikvision · Ubiquiti · TP-Link
Sans tranchée sur la liaison2 radios

Une à chaque extrémité, pour un pont point à point.

Caméras IP existantesÀ conserver

Si les flux, le réseau et le NVR sont compatibles.

Portée réellement utileÀ mesurer

Distance, obstacles et charge comptent ensemble.

Comprendre en un coup d’œil

Un lien dans les airs.
Un réseau bien réel.

Choisissez une implantation et suivez le trajet des images. Les câbles courts restent sur chaque point ; la radio franchit la grande distance.

01

Le pont transporte les images

Il prolonge le réseau entre deux points fixes. Les caméras restent des caméras IP reliées localement par câble.

02

L’énergie reste sur place

Caméras, switch et radio ont besoin d’une alimentation au point distant. La radio ne transporte pas le courant à travers le terrain.

03

Internet n’est pas obligatoire

Un réseau local correctement conçu suffit pour enregistrer au NVR. Internet sert notamment à la consultation extérieure, si elle est prévue.

Une liaison, concrètement

Les images traversent le site.
Pas besoin d’y creuser une tranchée.

Réseau local
sans fil
Portail éloigné → bâtiment principalSchéma de principe · implantation fictive
1Caméras et switch PoE sur place
2Deux radios orientées l’une vers l’autre
3Réseau local et NVR dans le bâtiment
Câble réseau localLiaison radio dégagéeAlimentation sur place

Le portail rejoint l’enregistreur, sans tranchée.

Les caméras rejoignent la première radio par un câble local. Une seconde radio reçoit les images près du bâtiment principal, puis les transmet au réseau du NVR.

Un lien entre deux points, avec une alimentation disponible à chaque extrémité.

Suivez le trajet des imagesLe courant ne traverse pas la liaison radio.
  1. 01CamérasSur la zone à surveiller
  2. 02Switch PoECâbles courts + alimentation compatible
  3. 03Radio A → radio BImages et données par les airs
  4. 04Réseau → NVREnregistrement sur le réseau local

Internet n’est pas nécessaire à cette liaison locale. Il devient utile pour un accès distant ou certains services connectés. Les alimentations PoE des radios et des caméras doivent être vérifiées séparément.

Le détail qui change tout

Voir les deux antennes ne suffit pas.

Le signal utilise aussi un volume autour de la ligne droite. Une cime, une toiture ou une butte peut gêner la liaison sans cacher l’autre antenne.

Radio AZone de Fresnel · 5 GHzRadio B

Les antennes se voient. La cime empiète pourtant sur le volume du signal.

Distance entre les radios
Rayon au milieu du trajet2,7 m
60 % de ce rayon1,6 m

Dégagement entre l’axe radio et le haut d’un obstacle, au milieu du trajet.

Calcul géométrique indicatif : r = √(λ × D ÷ 4), à 5 GHz. Le dessin n’est pas à l’échelle. Ces valeurs ne donnent ni la hauteur des mâts, ni un débit, ni une portée garantie : profil du terrain, obstacles, fréquences autorisées et bilan radio restent à étudier.

Le cheminement et l’alimentation, équipement par équipement
  1. Les caméras filment

    Leurs flux arrivent par de courts câbles réseau au switch du point distant.

    PoE compatible ou alimentation dédiée.
  2. Le switch regroupe

    Il réunit plusieurs vues avant la liaison radio, avec une capacité adaptée.

    Alimentation locale ; budget PoE calculé.
  3. La radio A transmet

    Son antenne directionnelle vise la radio située près du réseau principal.

    Injecteur ou PoE prévu par sa notice.
  4. La radio B reçoit

    Les deux extrémités échangent des données ; ce n’est pas une émission à sens unique.

    Alimentation également nécessaire ici.
  5. Le NVR enregistre

    Le réseau local remet les flux reçus à l’enregistreur, qui doit accepter ces caméras et leur débit.

    Stockage, capacité d’entrée et secours dimensionnés.

La bonne question n’est pas seulement « jusqu’où ? »

100 mètres ou 5 kilomètres :
le trajet décide.

Ces distances donnent des contextes d’étude. Elles n’annoncent ni une couverture garantie ni un nombre de caméras universel.

100 m

Une cour, un portail, un parking proche.

Deux positions dégagées, des supports stables et une énergie disponible.

Ce qui peut changer le résultat

Un mur ou une rangée de camions peut rendre ce petit trajet moins favorable qu’une liaison plus longue et dégagée.

500 m

Une annexe, un grand dépôt, plusieurs zones d’activité.

Relevé du trajet, hauteur de fixation et espace dégagé autour de l’axe radio.

Ce qui peut changer le résultat

Un feuillage entre les points ne devient pas transparent parce que les deux bâtiments sont visibles.

1 km

Un site étendu, un accès éloigné, deux bâtiments bien exposés.

Étude de liaison, environnement radio et débit utile avec l’ensemble des caméras.

Ce qui peut changer le résultat

Le chiffre de distance seul ne permet pas de choisir un modèle ni de promettre un nombre de caméras.

Plusieurs km

Deux points fixes avec un trajet favorable et des équipements appropriés.

Profil de terrain, bilan radio, dégagement, contraintes mécaniques et validation sur site.

Ce qui peut changer le résultat

Une portée annoncée par un fabricant n’est pas une garantie en France, à la puissance autorisée et avec votre charge vidéo.

Un exemple de vraie fiche technique

Plus loin peut vouloir dire moins de débit.

Pour le même Hikvision DS-3WF02C-5AC/O, la fiche de mars 2026 publie ces repères en AC80.

Lire les conditions fabricant ↗
500 m230 Mbit/s
1 km200 Mbit/s
5 km40 Mbit/s
Valeurs de référence constructeur, pas une promesse de débit sur votre site. Profil de terrain, puissance autorisée, bruit et charge sont à vérifier.

La qualité se mesure au NVR

Plus de caméras.
Combien de débit ?

On additionne les flux qui traverseront réellement le pont, puis on tient compte des autres échanges, des pointes et d’une marge adaptée. La capacité utile se mesure à la pose retenue.

Estimation pédagogique · modifiez les hypothèses

Renseignez les débits des flux principaux retenus. Nuit, mouvement, consultations et autres usages peuvent augmenter la charge à mesurer.

Débit des caméras

8 × 6 = 48 Mbit/s

Cible de débit utile à mesurer60 Mbit/s

Caméras + 0 Mbit/s d’autres flux + 25 % de marge ajoutée.

Cette cible n’est pas le débit annoncé sur la boîte : elle doit être tenue par la liaison complète, avec les ports et le NVR adaptés.

Les points qui changent le dimensionnement

Résolution, cadence, compression, scène en mouvement et réglage du débit changent la charge. Le nombre de caméras seul est insuffisant.

867 Mbit/s sur une fiche radio désigne un débit physique annoncé, pas 867 Mbit/s d’images disponibles au NVR.

Le NVR doit accepter les caméras sur son réseau LAN, leur protocole et le débit total. Ses ports PoE intégrés ne constituent pas toujours le raccordement prévu pour un réseau distant.

En multipoint, on mesure les sites ensemble ; un terminal moins performant peut peser sur le temps radio disponible.

Le pont radio au service d’un problème métier

Votre terrain.
Votre liaison.

Préserver l’exploitation, raccorder un point oublié et retrouver les images utiles : l’implantation part de l’activité.

Scène générée d’un dépôt fictif avec portail distant
Illustration générée · lieu fictif
01

Dépôt : voir le fond de la cour sans arrêter les livraisons

La zone de stockage et les quais éloignés restent hors champ. Ouvrir la chaussée impose des contraintes à l’exploitation.

La réponse sur votre siteDes caméras regroupées sur un bâtiment distant rejoignent le réseau des bureaux par un pont dédié, au-dessus des passages de véhicules.

Ce que vous pouvez en attendre

Retrouver les séquences utiles depuis le même poste de consultation, si l’architecture et les droits le prévoient.

Ce que nous vérifions

Essayer toutes les vues pendant une activité représentative : un camion stationné ne doit pas masquer le trajet radio.

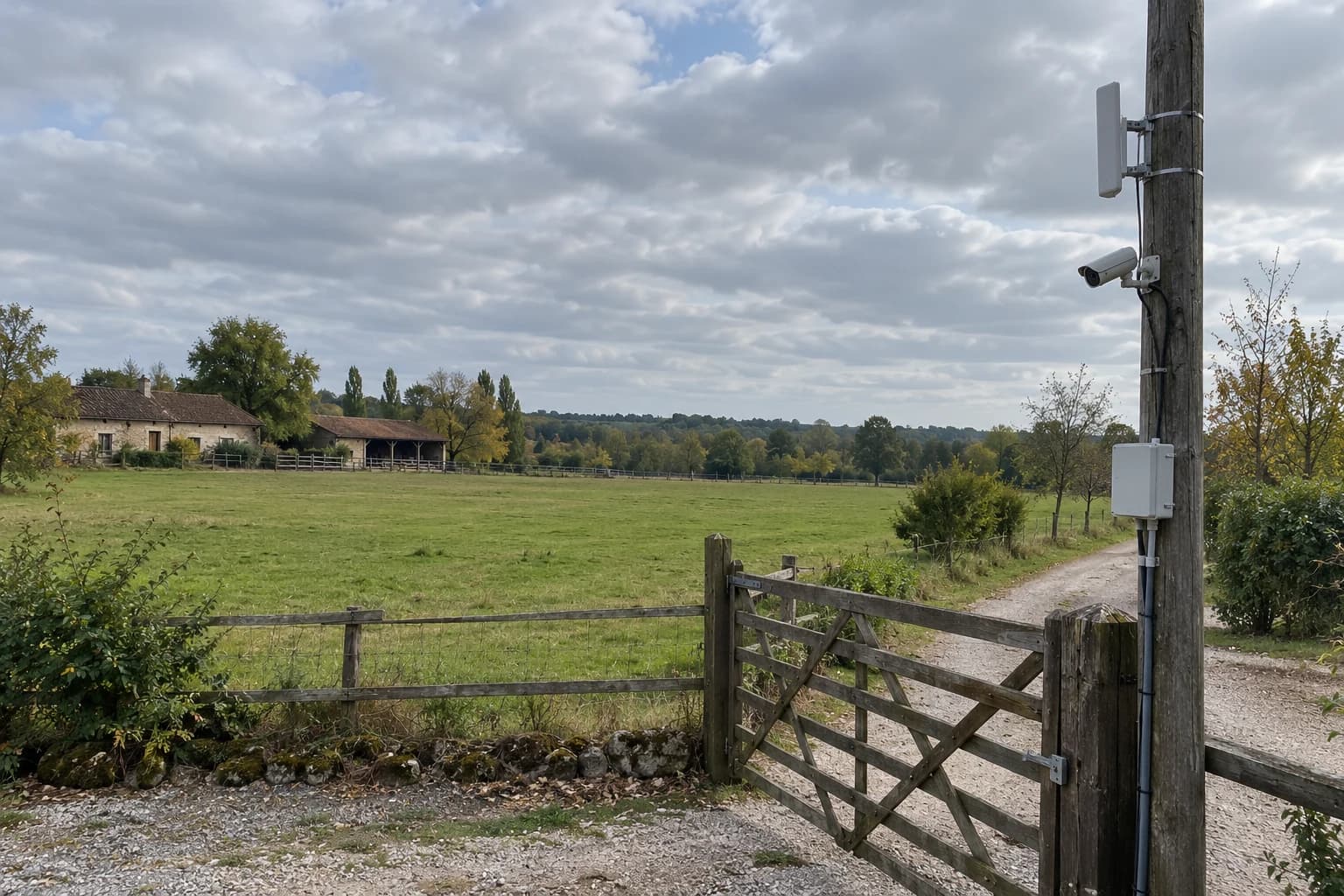

Scène générée d’un grand terrain fictif avec accès et bâtiment éloignés
Illustration générée · lieu fictif
02

Grand terrain : raccorder un hangar ou un accès éloigné

Le portail, le matériel ou un bâtiment annexe se trouvent loin de la baie. Aucun fourreau utilisable ne les relie.

La réponse sur votre siteUne liaison entre points fixes ramène les flux. Le projet traite séparément énergie locale, fixation, protection extérieure et continuité.

Ce que vous pouvez en attendre

Étendre les vues utiles sans parcourir toute la propriété avec un câble de données.

Ce que nous vérifions

Relever relief, arbres en feuilles et obstacles futurs. Sans courant permanent, étudier une énergie autonome avec un dimensionnement saisonnier.

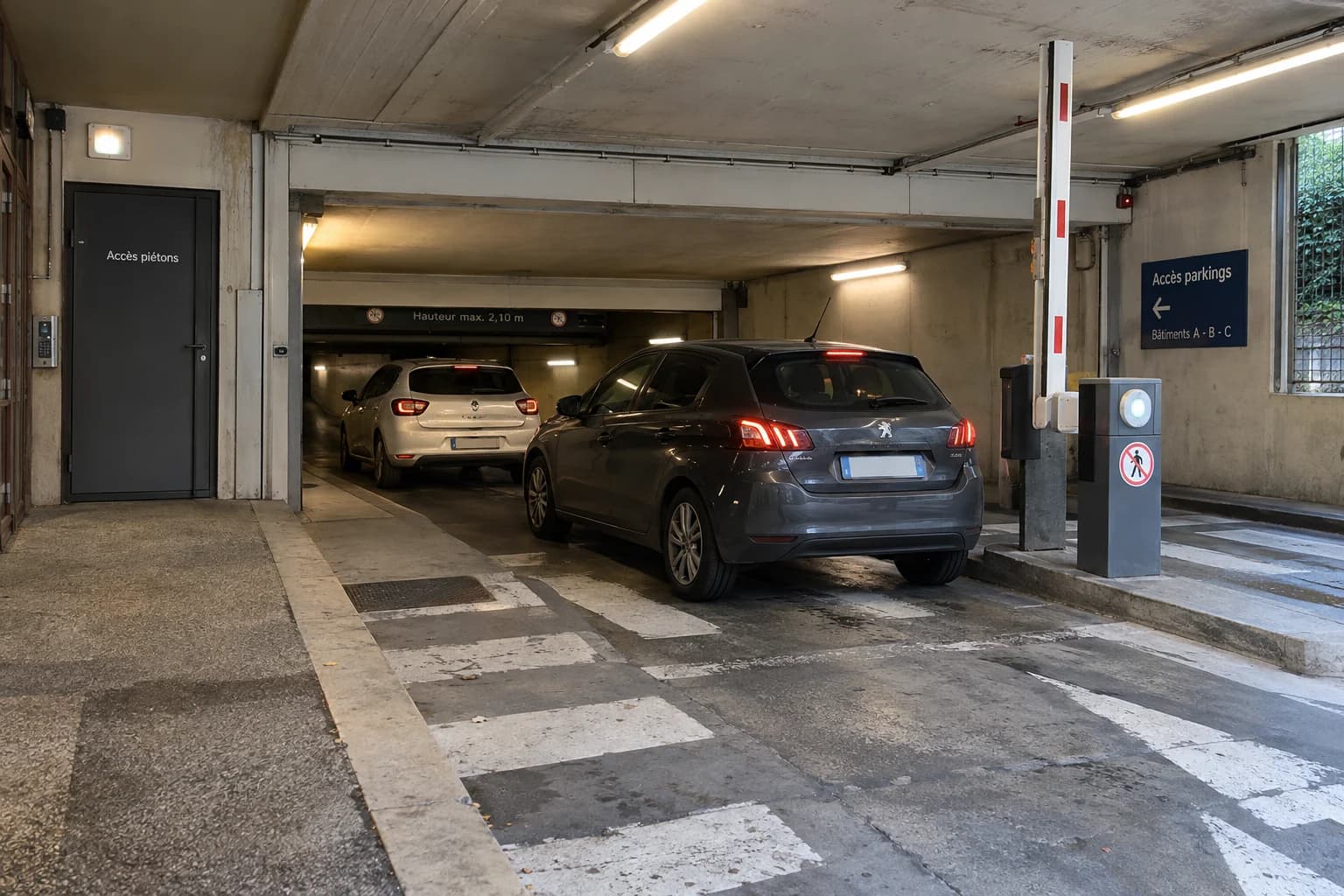

Scène générée d’un parking de copropriété fictif
Illustration générée · lieu fictif
03

Parking séparé : franchir la distance, garder les preuves

Des véhicules sont stationnés de l’autre côté d’une voirie ou dans une zone dont le sol ne peut pas être ouvert facilement.

La réponse sur votre siteUn point de collecte alimenté regroupe les caméras. Le pont rejoint le réseau d’enregistrement depuis deux fixations autorisées.

Ce que vous pouvez en attendre

Consulter les vues du parking avec celles du bâtiment et exporter un incident selon les droits établis.

Ce que nous vérifions

Valider la qualité des images au point d’incident. Le pont ne corrige pas un mauvais cadrage ou une scène trop sombre.

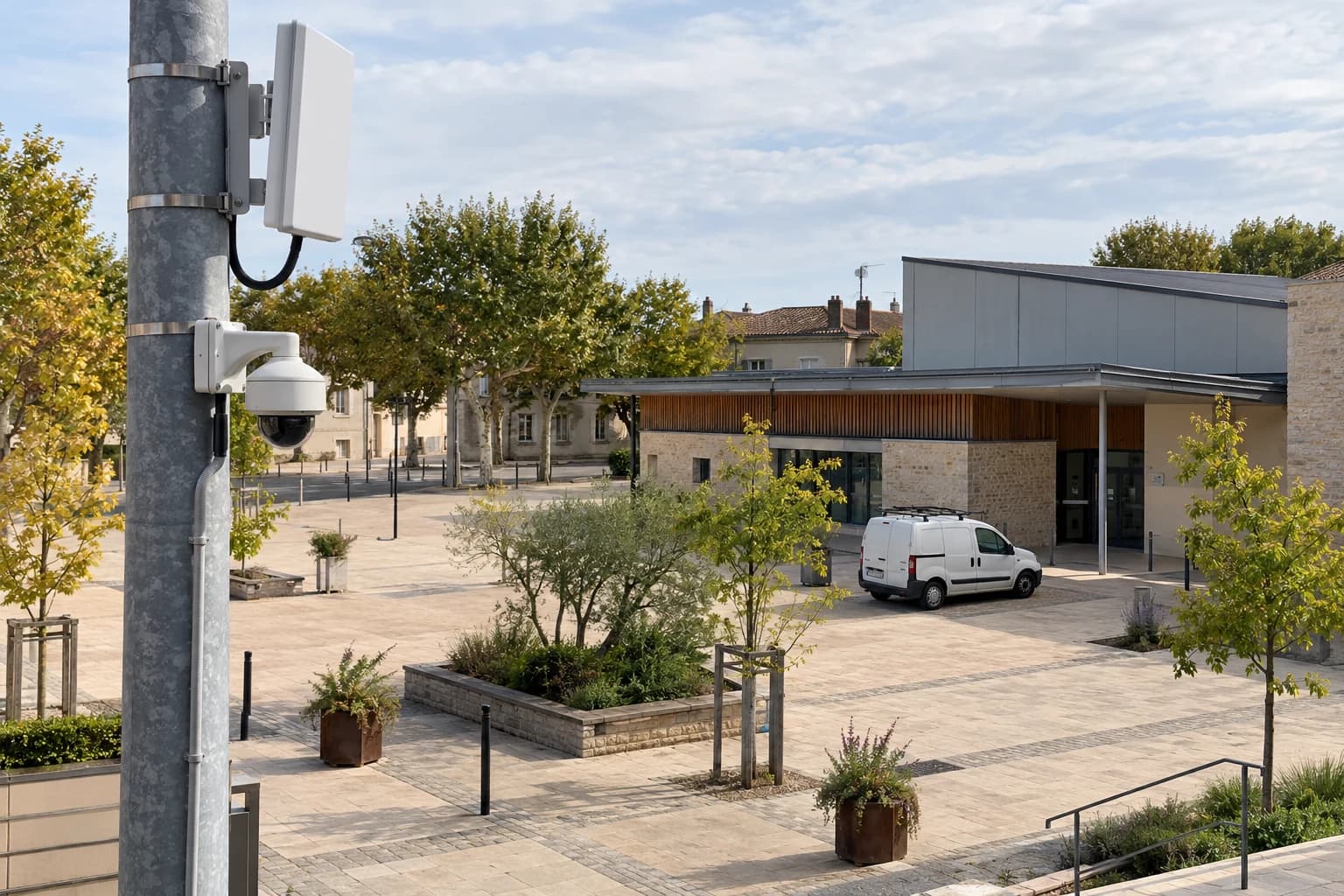

Scène générée d’une place et d’un équipement municipal fictifs à relier
Illustration générée · lieu fictif
04

Collectivité : relier plusieurs équipements au centre de supervision

Un parking public, un gymnase et un dépôt municipal ne disposent pas tous d’une liaison vers le site de supervision.

La réponse sur votre siteDes liaisons dédiées, ou une architecture multipoint compatible, acheminent les flux vers un réseau vidéo séparé et administré.

Ce que vous pouvez en attendre

Construire un réseau évolutif de sites identifiés, avec capacité, habilitations et exploitation documentées.

Ce que nous vérifions

Étudier chaque trajet, la capacité commune, les supports disponibles et les formalités vidéo. Un éclairage public n’apporte pas forcément du courant le jour.

Photos officielles des modèles

De vrais équipements.
Des rôles bien distincts.

Une radio seule n’est pas un pont complet. Chaque référence est un exemple : paire, base, terminaux, injecteurs et accessoires sont définis au devis.

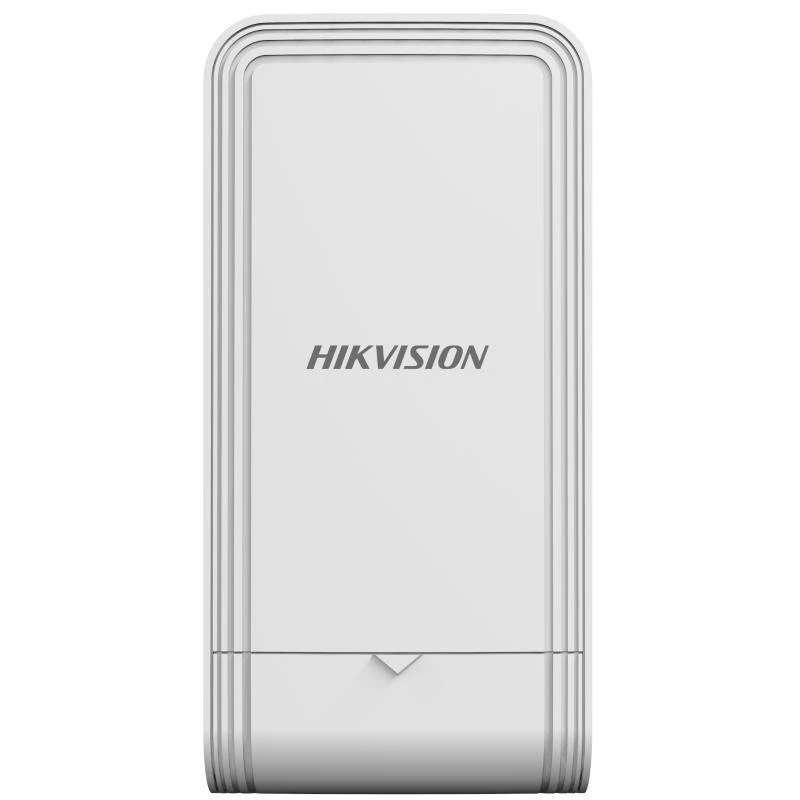

Photo officielle Hikvision DS-3WF02C-5AC/O
Hikvision

DS-3WF02C-5AC/O

Jusqu’à 5 km annoncés · conditions fabricant

Pont extérieur 5 GHz ; deux ports Ethernet Gigabit et modes point à point ou point à multipoint.

Alimentation, débit et limites

La fiche 2026 donne 200 Mbit/s à 1 km et 40 Mbit/s à 5 km en AC80. Ces repères ne garantissent pas le débit de votre site.

PoE passif 12 V selon la fiche actuelle : contrôler la variante, l’injecteur et l’alimentation livrés.

Les 867 Mbit/s sont un débit radio physique. Les possibilités de fréquences et de puissance dépendent du pays ; la distance retenue dépend du trajet, du dégagement et des essais de charge.

Photo officielle Hikvision · modèle vérifié le 18 octobre 2026.

Voir la fiche fabricant ↗
Photo officielle Ubiquiti airMAX NanoBeam 5AC · NBE-5AC-Gen2
Ubiquiti

airMAX NanoBeam 5AC · NBE-5AC-Gen2

Liaison 5 GHz · portée à dimensionner

Antenne directionnelle compacte : 189 × 189 × 125 mm, fixation sur mât fournie et deux ports Ethernet Gigabit.

Alimentation, débit et limites

Alimentation PoE passive 24 V avec adaptateur 0,5 A ; ne pas brancher directement sur une alimentation 48 V non compatible.

La technologie airMAX ac annonce jusqu’à 450+ Mbit/s TCP/IP dans ses conditions de référence, pas à toute distance.

Le bilan radio, le pays, les obstacles, le bruit et les flux déterminent la capacité utile. La radio de gestion 2,4 GHz ne constitue pas une seconde liaison vidéo de secours.

Photo officielle Ubiquiti · modèle vérifié le 18 octobre 2026.

Voir la fiche fabricant ↗

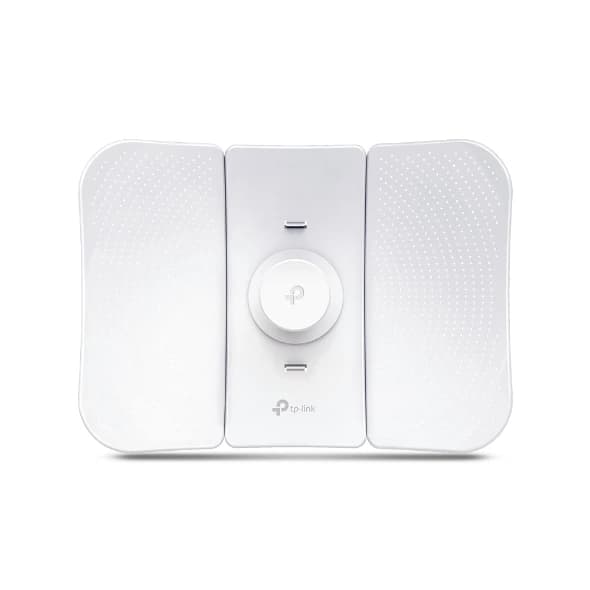

Photo officielle TP-Link Pharos CPE710
TP-Link

Pharos CPE710

Réflecteur 23 dBi · liaison sur étude

Station extérieure directionnelle 5 GHz avec réflecteur, format 366 × 280 × 207 mm et un port Ethernet Gigabit.

Alimentation, débit et limites

Alimentation PoE passive 24 V : radio et caméras nécessitent chacune une alimentation compatible.

867 Mbit/s annoncés au niveau physique ; le débit vidéo réellement disponible est mesuré après pose.

Les kilomètres d’une brochure ne sont pas un engagement d’exploitation. Alignement, fixations, dégagement, fréquences autorisées et budget de flux sont vérifiés sur le projet.

Photo officielle TP-Link · modèle vérifié le 18 octobre 2026.

Voir la fiche fabricant ↗

Le PoE passif de certaines radios et le PoE des caméras ne sont pas interchangeables par principe. Tension, brochage, puissance et protections sont vérifiés dans les notices de chaque appareil.

Ce qui fait tenir la solution

Le direct est utile.
L’archive l’est aussi.

Une belle image pendant l’installation ne suffit pas. Le projet prévoit aussi le vent, la nuit, les pannes et les accès de maintenance.

Laisser de l’espace autour du trajet

Voir l’autre antenne ne suffit pas toujours. Les ondes utilisent aussi un volume autour de la ligne directe : la zone de Fresnel.

Le relevé examine arbres, toiture, relief et stationnements. La hauteur de pose se calcule pour le trajet et la fréquence retenus ; on ne la déduit pas de la seule distance.

Un arbre peut gêner davantage en feuilles ou mouillé. Un passage étroit entre deux obstacles demande une vérification, même lorsque l’antenne opposée est visible.

Une autre fixation, un relais ou une autre liaison peut être préférable à une radio poussée à sa puissance maximale.

Vérifier les fixations et l’environnement

Une antenne bien alignée doit conserver sa position malgré vent, vibrations et entretien du site.

Support, serrage, orientation, accès de maintenance et chemin des câbles font partie de l’installation. Les connecteurs sont protégés conformément aux notices.

La protection contre les surtensions et la mise à la terre s’étudient avec les contraintes électriques du site. L’indice extérieur d’un appareil ne protège pas à lui seul toute l’installation.

Le devis précise les interventions nécessitant nacelle ou toiture. La liaison reste réévaluée si un bâtiment ou de la végétation apparaît dans son trajet.

Garder les images quand la liaison disparaît

Une radio déconnectée peut couper l’enregistrement central. La continuité se prépare, elle ne vient pas automatiquement avec les antennes.

Le défaut doit être détecté et remis au bon responsable. L’exploitant doit savoir quelles vues sont indisponibles et depuis quand.

Selon les caméras et le logiciel, une carte mémoire adaptée ou un enregistreur distant peut conserver des séquences localement. Cela suppose une configuration et une énergie maintenue.

La récupération dans la chronologie centrale dépend des modèles, versions et fonctions compatibles. Une carte SD ne garantit pas un rattrapage automatique : on interrompt la liaison lors d’un essai coordonné, puis on relit la période concernée.

Isoler et administrer le réseau vidéo

Le pont crée un passage réseau. Ce passage doit rester réservé aux échanges nécessaires.

Chiffrement radio compatible, identifiants propres, mises à jour et administration protégée sont prévus à la livraison.

Le réseau vidéo est cloisonné et les flux autorisés sont définis avec l’informatique. La présence d’un VLAN ne remplace pas des règles de filtrage adaptées.

La maintenance distante utilise un accès maîtrisé ; les interfaces des caméras, radios et NVR ne sont pas exposées directement sur Internet. La configuration et les responsabilités de maintenance sont remises au gestionnaire.

Particulièrement utile aux collectivités

Fréquence, support, vidéo :
trois cadres à respecter.

L’absence de tranchée ne dispense pas d’étudier la fixation, la réglementation radio et les espaces filmés.

Fréquences : une installation extérieure conforme

Pour un pont fixe en 5 GHz, la sous-bande et les réglages doivent permettre cet usage en France. La décision Arcep n° 2022-1960 prévoit notamment 5 470–5 725 MHz en extérieur, avec une limite de 1 W de puissance isotrope rayonnée équivalente et des exigences DFS/TPC. L’antenne entre dans ce calcul : 1 W n’est pas une puissance à envoyer aveuglément à l’émetteur. Sans TPC, les limites concernées baissent de 3 dB. Le paramétrage France est conservé ; choisir un autre pays ou supprimer la détection radar n’est pas une solution. Les autres bandes ont leurs propres conditions.

Éviter la coupure subie par un changement de canal

Dans les bandes concernées, le DFS protège notamment les radars. Il peut imposer une attente ou un changement de canal. L’étude et les essais intègrent ce comportement ainsi que le fait qu’une bande sous autorisation générale n’offre aucune protection garantie contre les brouillages.

Ville : trois sujets à instruire séparément

L’usage des fréquences, le droit de fixer les équipements et la vidéoprotection sont trois dossiers différents. Validez supports, alimentation, occupation ou accès au domaine public avec le gestionnaire compétent. Filmer la voie publique ou un lieu ouvert au public relève d’une autorisation préfectorale préalable, indépendamment du transport radio. Pour une collectivité, les formalités CNIL, l’AIPD lorsqu’elle est requise, les habilitations et les masquages sont préparés avec le DPO.

Sur un site privé : filmer le risque utile

Cadrages, accès aux images, information et conservation restent proportionnés. La facilité de raccorder un point éloigné ne justifie pas de filmer les salariés en permanence, les voisins ou la rue sans cadre applicable.

Un projet reçu, pas deux antennes déposées

Ce que nous devons
vous démontrer.

Le résultat attendu et la méthode d’essai sont convenus avant la mise en service.

Essai 01

Le trajet reste dégagé

Positions, supports, obstacles et configuration radio sont documentés. Les autorisations nécessaires sont réunies.

Essai 02

Toutes les vues arrivent ensemble

Charge prévue, consultations et capacité d’entrée du NVR sont essayées. Un voyant vert ou un test Internet ne suffit pas.

Essai 03

Une séquence est retrouvée

Pour chaque zone, un passage convenu est relu et exporté avec une heure cohérente. Le résultat d’image répond à l’objectif prévu.

Essai 04

La coupure a une réponse

Une interruption préparée vérifie alerte, comportement du stockage local, retour du service et récupération réellement disponible.

Installation et financement

Éviter une tranchée peut changer le budget du projet.

Le bon comparatif porte sur un système prêt à enregistrer : mêmes zones, même qualité utile et même continuité. Le prix de deux radios seul ne décrit pas le coût d’une installation.

Entretien, assistance, contrôle de liaison et éventuels abonnements ou licences sont indiqués comme inclus ou séparés. Un pont local ne nécessite pas à lui seul un abonnement 4G ou un abonnement Internet par caméra.

Achat ou location selon votre projet

Protectas peut étudier une location selon le projet et l’accord du financeur. Comparez somme des loyers, frais et services au coût d’achat de même périmètre, avec durée ferme, conditions de fin et de sortie. Aucune acceptation, économie fiscale ou option d’achat n’est présumée.

Ce qui doit figurer dans le devis
  • Étude des trajets, relevés, configuration et essais sous charge.
  • Radios, supports, nacelle éventuelle et accès de maintenance.
  • Alimentation locale, switch, PoE adapté, coffrets et protections.
  • Caméras, licences, stockage et reprise de l’existant réellement nécessaire.
  • Supervision des défauts, secours et conservation locale si retenus.
Comprendre le coût total et les contrats ↗

Vos questions avant de décider

Les réponses qui
préparent le bon projet.

Faut-il remplacer mes caméras par des modèles Wi-Fi ?

Souvent non : un pont prolonge le réseau de caméras IP câblées. Il faut vérifier adressage, débits, protocoles, réglages et compatibilité du NVR. Pour des caméras analogiques, une conversion ou un enregistreur compatible peut être nécessaire ; une antenne seule ne les transforme pas en caméras IP.

Combien de caméras peut-on raccorder sur un pont radio ?

Le nombre dépend des flux configurés, du débit utile mesuré et des ressources du NVR. Six vues à faible débit et six vues très détaillées ne demandent pas la même capacité. Le devis doit annoncer une configuration et des essais, pas un nombre universel.

Le pont peut-il fonctionner derrière des arbres ou des bâtiments ?

Ce n’est pas une hypothèse fiable pour une liaison directionnelle de ce type. On vérifie le trajet et son dégagement. Une implantation plus haute, un relais autorisé ou une autre technologie peut être étudié ; augmenter la puissance ne supprime pas un obstacle.

Et si je n’ai aucune électricité au portail ?

Il faut une solution d’énergie distincte. Un système solaire éventuel se calcule avec la consommation réelle, la période hivernale, l’autonomie attendue et la maintenance des batteries. Un panneau ajouté sans calcul ne garantit pas un enregistrement permanent.

Est-ce fiable la nuit, sous la pluie et avec du vent ?

La nuit ne crée pas à elle seule une coupure radio, mais éclairage infrarouge et activité peuvent modifier consommation ou charge vidéo. La tenue extérieure, les supports, le trajet, l’environnement et la fréquence retenue doivent être adaptés. Le résultat est validé par des mesures et un suivi ; aucune météo ne donne une disponibilité absolue.

Une liaison radio fonctionne-t-elle sans Internet et sans carte SIM ?

Oui, une liaison locale peut acheminer les caméras au NVR sans accès Internet ni SIM, avec un réseau et une énergie disponibles aux deux extrémités. La consultation depuis l’extérieur ou une remontée d’alerte distante demande une connexion sécurisée adaptée.

Puis-je ajouter d’autres bâtiments plus tard ?

Oui si l’architecture réserve capacité, canaux, interfaces et positions compatibles. Plusieurs liens point à point ou un multipoint étudié peuvent convenir. Un relais bricolé ou l’ajout de terminaux ne conserve pas automatiquement les performances initiales.

La mairie doit-elle demander une autorisation pour le pont radio ?

Pour un RLAN conforme sous autorisation générale, il n’y a normalement pas d’autorisation individuelle de fréquence à demander. Cela ne dispense pas de valider les fixations, l’alimentation et le domaine public, ni de l’autorisation préfectorale du dispositif vidéo lorsque le lieu filmé l’exige. Les projets hors de ce régime demandent une étude réglementaire spécifique.

Sources, photos et méthode · vérifiées le 18 octobre 2026

Les photos des produits proviennent des fabricants. Les scènes de sites sont des illustrations générées, pas des réalisations Protectas ni des photographies de collectivités identifiées. Les schémas expliquent le fonctionnement ; les distances et calculs ne remplacent pas l’étude sur place.

Passer du schéma à votre terrain

Montrez-nous les points
que vous voulez relier.

Étudier mon pont radio vidéo

Décrivez les points à relier, la distance estimée, le nombre de caméras et l’énergie disponible. Préparez un plan ou deux photos pour l’échange technique ; la visite validera le trajet.

Demander l’étude du site ↗

Préparer le projet de ma collectivité

Choisissez le profil Collectivité et précisez les sites à relier, le poste de supervision et les supports connus. Nous cadrons l’étude avec vos services.

Décrire le projet collectivité ↗
