Liaison entre bâtiments
Deux bâtiments. Une vidéo qui tient la liaison.

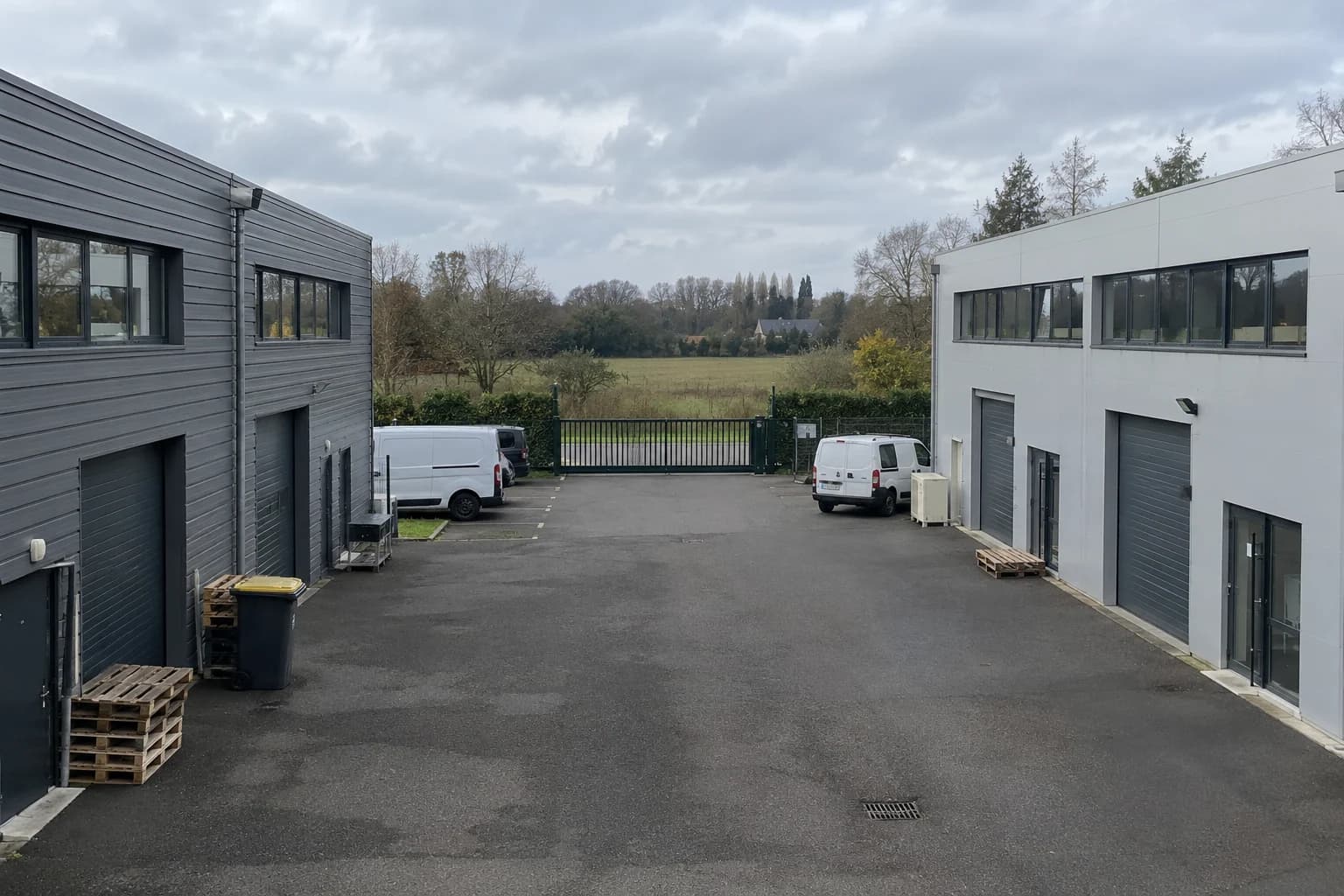

L’atelier est de l’autre côté de la cour. Avant de creuser ou d’acheter deux antennes, vérifiez ce qui doit réellement traverser cette distance.
Comprendre la solution Demander un devis adapté ↗
Entreprises, dépôts, ateliers, exploitations et gestionnaires de sites
Ce que votre projet
doit résoudre.
Pour retrouver les images de l’annexe depuis le bâtiment principal, Protectas compare fibre et pont radio : travaux, obstacles, flux simultanés et comportement en cas de rupture.
Un direct trompeur
Une image affichée seule ne prouve pas que toutes les caméras enregistrent ensemble sans interruption.
Une cour à préserver
Tranchée, circulation des camions, réseaux enterrés et remise en état peuvent peser davantage que le matériel.
Une dépendance cachée
L’annexe a besoin d’énergie, même si les données voyagent par radio ou par fibre.
Comprendre en trois étapes
Voir le trajet, puis vérifier ce qui arrive
Scénario illustratif : des caméras d’atelier doivent rejoindre l’enregistreur des bureaux.
Étape 01 / 03
Relever les deux chemins
Un relevé repère gaines, ouvrages et points de fixation. Pour la radio, on vérifie aussi l’espace dégagé autour de l’axe : la zone de Fresnel.
Étape 02 / 03
Transporter les vrais flux
La liaison retenue est mesurée avec toutes les vues prévues et les consultations utiles, pas avec un simple voyant de connexion.
Étape 03 / 03
Relire après l’interruption
Un essai préparé interrompt la liaison puis vérifie retour du service et séquences conservées selon l’architecture.
Gaines, cour et obstacles sont relevés.
Schéma de principe · lieu fictif · références exactes présentées dans les fiches produits.Le débit annoncé sur une antenne est un débit radio théorique. Ni la portée catalogue ni la vue dégagée à l’œil ne garantissent vos images enregistrées.
Choisir selon votre situation
Les options qui changent le projet.
Cheminement accessible
Quand c’est pertinentGaine utilisable ou travaux extérieurs compatibles avec l’exploitation.
La valeur attendueUne liaison physique indépendante des obstacles radio.
La limite à connaître
Fourreaux, traversées, raccordements, modules optiques et alimentation aux extrémités restent nécessaires.
Cour difficile à ouvrir
Quand c’est pertinentDeux fixations stables permettent un trajet suffisamment dégagé.
La valeur attendueÉviter certains travaux de génie civil.
La limite à connaître
Végétation, masques futurs, environnement radio et règles de fréquences peuvent rendre cette option inadaptée.
Archive prioritaire
Quand c’est pertinentUne interruption de transport ne doit pas effacer toute la période utile.
La valeur attendueConserver localement selon les appareils retenus.
La limite à connaître
Énergie, endurance du support et récupération des séquences par le logiciel doivent être démontrées.
Des références concrètes
Voir le produit.
Comprendre son rôle.
Des photos fabricant, une fonction précise et un résultat à vérifier sur place. Chaque référence est un exemple à adapter au projet.
01 / Sa mission dans votre projet

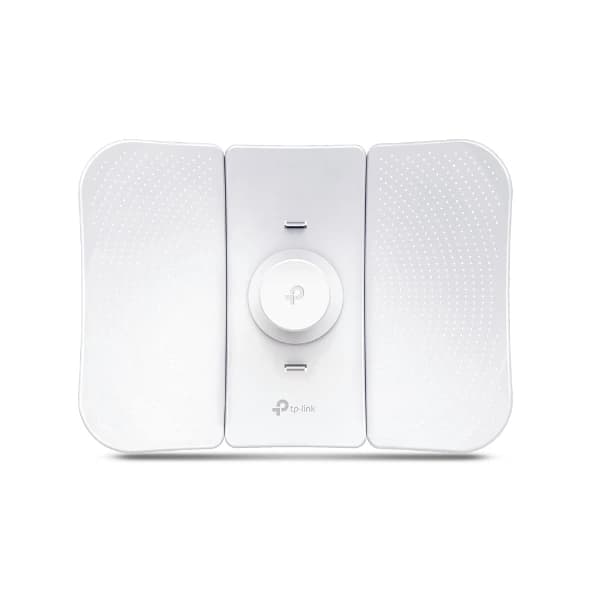

TP-Link CPE710 : une extrémité de pont radio
Deux équipements et une configuration adaptés peuvent relier les réseaux des bâtiments après étude.
Compatibilité, limites et fiche technique
- Station extérieure directionnelle 5GHz ; un pont demande un équipement et une alimentation compatibles de chaque côté.
- PoE passif 24V : ne pas le confondre avec une alimentation PoE standard automatiquement compatible.
- Dimensions 366×280×207mm ; les 867 Mbit/s annoncés sont un débit physique, pas le débit utile garanti pour vos images.
PoE passif 24 V : ne pas le supposer interchangeable avec tout switch PoE. Aucun débit utile garanti par les 867 Mbit/s de la fiche.
Étude du trajet, volume dégagé, fixation, alimentation, sous-bande, puissance et DFS applicable. La présence d’un voyant radio ou la visibilité des façades ne valide ni la capacité ni la continuité des archives.
Visuel officiel TP-Link · CPE710. Référence et variante vérifiées le 18 octobre 2026 ; photo produit distincte de l’illustration générée.
Documentation fabricant ↗
02 / Sa mission dans votre projet
L’enregistreur au bout de la liaison
Un NVR tel que le Hikvision DS-7616NXI-I2/VPro conserve les flux effectivement reçus, selon compatibilité et réglages.
Compatibilité, limites et fiche technique
- Enregistreur réseau 16 entrées IP, deux interfaces disques.
- Cette référence sans /16P ne fournit pas de ports PoE : réseau et alimentation des caméras sont dimensionnés séparément.
- Disques, capacité utile, compatibilité, configuration et droits sont précisés au devis.
Il ne crée pas les images perdues en amont ; le stockage local de secours reste à qualifier séparément.
Exemple d’enregistreur, sans imposer 16 caméras ni son remplacement à tout projet. Une fonction POS ne garantit pas la compatibilité avec toutes les caisses ; une image en direct ne prouve pas l’existence d’une archive.
Visuel officiel Hikvision · référence et variante vérifiées sur la fiche du 9 avril 2026.
Documentation fabricant ↗Disques, licences, alimentation, liaisons, accessoires, pose et services sont inclus ou séparés dans le devis ; leur présence n’est pas déduite de la seule photo.
Passer du choix au fonctionnement
Les détails qui évitent les déceptions.
Une fenêtre visible n’est pas une liaison validée
La zone de Fresnel est un volume autour du trajet radio. Toiture, arbres en feuilles et futurs stationnements entrent dans le relevé. Alignement et tenue des supports comptent dans la durée.
- Obstacles actuels et prévisibles.
- Fixations accessibles pour entretien.
- Mesures conservées à la réception.
La fibre transporte les données, pas le courant
Le devis distingue câble optique, raccordements, modules compatibles et appareils actifs des deux côtés. Le cheminement réutilisé, les autorisations et la remise en état de la cour sont vérifiés avant chiffrage.
- Distance réelle du cheminement.
- Énergie et secours dans chaque bâtiment.
- Responsable des travaux identifié.
Préparer une panne compréhensible
Écrivez ce qui reste visible, enregistré et signalé sans liaison. Une carte mémoire ne devient pas automatiquement une archive unifiée dans votre logiciel. L’exploitant doit distinguer perte de consultation et perte d’enregistrement.
- Défaut transmis au bon destinataire.
- Stockage local configuré.
- Reprise et récupération essayées.
Les règles utiles au projet
Protéger les lieux.
Respecter les personnes.
Radio libre ne signifie pas réglage libre
L’ANFR rappelle les contraintes de sous-bandes, d’usage extérieur, de puissance et de DFS. La configuration respecte le territoire et le matériel ; augmenter la puissance ou désactiver une protection n’est pas une réparation acceptable.
Vérifier la source ↗Conserver le cloisonnement du réseau
La liaison entre bâtiments ne doit pas ouvrir indistinctement le réseau métier aux équipements de sécurité. Les flux, comptes et accès de maintenance sont validés avec l’informatique.
Vérifier la source ↗La réception fait partie du projet
Un résultat concret.
Un essai pour le vérifier.
Charge
Toutes les vues et consultations prévues fonctionnent ensemble ; les archives sont relues.
Interruption
Une perte de liaison préparée vérifie défaut, stockage maintenu et retour du service.
Passation
Cheminement, responsabilités d’entretien et limites de continuité sont remis au responsable.
Le financement fait partie de la solution
Comparer la liaison complète, travaux compris
Faites chiffrer les mêmes vues et le même service : cheminement, pose, énergie, stockage, réception et entretien. Une radio moins coûteuse à poser peut demander des accès en hauteur pour maintenance ; une fibre peut profiter de travaux déjà programmés.
- Réutiliser un chemin vérifié.
- Éviter la tranchée sans sacrifier l’archive.
- Préparer les extensions réellement envisagées.
À l’achat
Matériel et pose chiffrés après étude, avec les services récurrents détaillés. L’existant utile est évalué avant remplacement.
En location financière
Des paiements répartis sur une durée ferme, sous réserve d’accord du financeur. Le coût total et le périmètre financé sont présentés avant engagement.
Supervision, déplacements, remplacement des supports et abonnements éventuels sont inclus ou séparés dans le coût total.
La location dépend de l’accord du financeur. Comparez l’ensemble des loyers au même périmètre que l’achat, avec durée ferme, frais et conditions de fin ou de sortie ; aucun rachat automatique n’est présumé.
Ce qui doit être écrit dans l’offre et le contrat
Comparer les mêmes postes : matériel, pose, stockage, licences, communications, maintenance, télésurveillance et frais ; chaque service est inclus ou séparé, sans double comptage. Vérifier la durée ferme, la somme des paiements, le préavis, les conditions de transfert, de sortie anticipée, de restitution et de reconduction. Une location financière ne comporte pas d’option d’achat automatique. Aucune acceptation, économie fiscale ou rentabilité n’est garantie.
Vos objections, vos décisions
Les réponses pour préparer votre projet.
Le pont radio remplace-t-il Internet ?
Il relie deux réseaux sans fournir abonnement Internet ni énergie. La consultation extérieure dépend d’un accès sécurisé distinct.
Peut-on garder les caméras existantes ?
Après contrôle des flux, de leur débit et de l’enregistrement. Une liaison neuve peut suffire si les caméras conviennent.
Faut-il refaire toute la cour ?
Une gaine vérifiée ou un chantier déjà prévu peut limiter les travaux. La visite recherche ces possibilités avant de proposer une tranchée.
Et si un arbre pousse devant les antennes ?
Les obstacles prévisibles entrent dans l’étude et l’entretien. Sans trajet durablement dégagé, une autre implantation ou la fibre peut être préférable.
La pose peut-elle bloquer les livraisons ?
Le planning précise balisage, arrêts locaux, créneaux et protection temporaire avec l’exploitation.
Sources, photos et méthode
Sources consultées le 18 octobre 2026. Les lieux et personnes des scènes générées sont fictifs : ces illustrations ne prouvent ni une réalisation Protectas, ni une performance mesurée. Les visuels produits sont ceux des références fabricant ou fournisseur indiquées. Disponibilité, variante et compatibilité sont confirmées après étude.
- TP-Link France · CPE710, alimentation et limites du débit ↗
- TP-Link · visibilité et dégagement de la zone de Fresnel ↗
- ANFR · utilisation conforme des réseaux Wi-Fi RLAN ↗
- Axis · stockage local et récupération après perte réseau, juin 2025 ↗
- ANSSI · réseaux, administration et continuité, guide version 2.2 ↗
- Hikvision — DS-7616NXI-I2/VPro ↗
Passer à votre situation
Étudier la liaison entre mes bâtiments
Indiquez la distance estimée, les obstacles visibles, les gaines connues et les caméras à relier. La visite validera les mesures.
