Guide visuel · Détection périmétrique
Votre clôture peut donner l’alerte. Votre terrain aussi.
Que détecte un câble sur une clôture ? Que se passe-t-il sous le sol ? Trois principes à comprendre avant de comparer les appareils.
Voir le fonctionnement
Commencer à la limite du site
Un signal utile.
Avant la porte du bâtiment.
Une découpe de grillage derrière le dépôt. Une escalade à l’opposé des bureaux. Un passage dans une bande de terrain sans clôture : sur un grand site, une alarme limitée aux bâtiments peut laisser ces événements sans signal utile.
Fiber SenSys propose des capteurs qui utilisent la clôture ou une bande de sol comme support de détection. Voici ce que mesure chaque technologie, comment retrouver la bonne zone et ce qu’il faut vérifier pour transformer le signal en action.
Le câble détecte une sollicitation ou un passage selon sa technologie ; la caméra apporte le contexte ; un destinataire applique la consigne. Le bon projet associe ces trois fonctions et traite aussi portails, alimentation, réseau et entretien.
Regarder pour comprendre
Du câble à la bonne réponse.
Choisissez la clôture ou le sol, puis suivez le signal, la vérification et la prise en charge. Les zones visibles du dessin sont pédagogiques.
Comprendre le principe
Détecter au périmètre.
Comprendre avant d’agir.
Choisissez un type de détection, puis explorez les trois étapes à votre rythme.
Événement illustratif
Secteur illustratif BSollicitation de la clôture
À vérifierLa clôture devient un point de détection.
Le câble coaxial fixé au grillage capte les sollicitations mécaniques. Les processeurs aux deux extrémités analysent les signaux pour signaler le secteur concerné.
Lecture comparée aux deux extrémités (E2EC). Fixation, état de la clôture et réglages à valider sur place.
Point Defender PD500 · Fiber SenSysUn câble sensible ne renforce pas mécaniquement le grillage et ne l’électrifie pas. Un signal plus tôt donne une possibilité de traitement ; il ne garantit pas l’arrêt d’une intrusion.
Ce qui change vraiment
Trois principes.
Trois études différentes.
Le mot « câble » ne suffit pas à choisir. Commencez par l’événement recherché et le support qui doit le transmettre.
Le grillage est sollicité
Un câble sur la clôture
Le support transmet une sollicitation au câble. Fibre zonale, fibre DAS et coaxial localisant n’apportent pas la même information.
Choisir un secteur à signaler ou une position à retrouver.
Une personne traverse une bande
Une paire enterrée, un champ RF
Deux coaxiaux et des processeurs aux extrémités forment un champ invisible. Le TD100 analyse sa perturbation.
Valider la bande utile, le terrain et les passages autorisés.
Le périmètre est très long
Une fibre DAS étudiée pour le site
EchoPoint analyse les vibrations le long de la fibre. Une pose sur clôture et une pose enterrée demandent des études différentes.
Confirmer fibre, métrage, sol, localisation et configuration.
Fiber SenSys · Références expliquées
Un vrai produit.
Un rôle précis.
Photos et visuels officiels, fonction et essai à vérifier : quatre familles qui illustrent les choix d’un grand périmètre.
Fiber SenSys

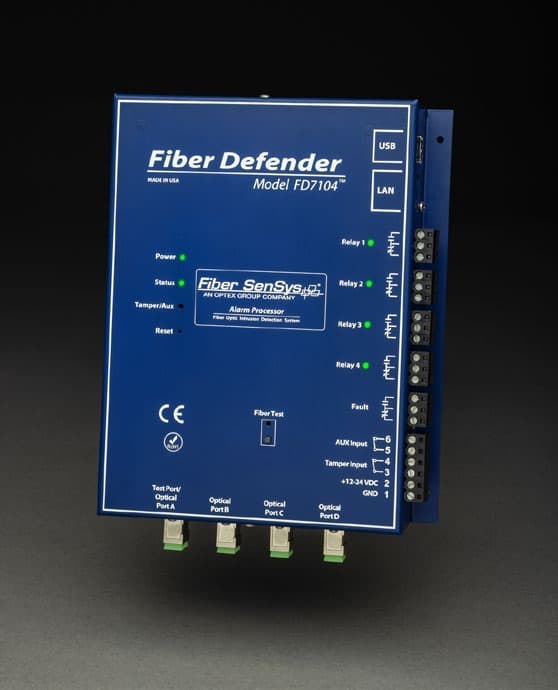

Fiber Defender FD7104
Organiser la détection sur clôture en quatre secteurs indépendants.
- Quatre zones par unité de traitement, avec réglage intégré par navigateur.
- Brochure Rev C : zone jusqu’à 500 m, fibre sensible jusqu’à 800 m par zone.
- La liaison inactive peut éloigner le processeur : elle ne constitue pas de la clôture détectée.
Faire produire les sollicitations convenues dans chaque secteur puis vérifier la zone reçue, l’image associée et le défaut de câble.
Conditions, configuration et documentation
C’est une famille zonale : ne pas lui attribuer une localisation continue au mètre. Pose extérieure avec enveloppe adaptée ; alimentation de la tête nécessaire.
Fiber SenSys · FD7104, brochure BR-SM-114 Rev C ↗
Fiber SenSys

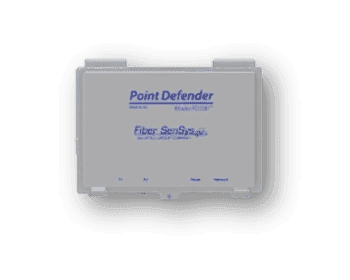

Point Defender PD500
Localiser une sollicitation sur une clôture avec un câble coaxial.
- Localisation annoncée au mètre et zones virtuelles.
- De 50 à 500 m entre processeurs selon la brochure Rev B.
- Architecture E2EC analysant les signaux depuis les deux extrémités ; alimentation et données sur le câble sensible.
Vérifier les points d’essai et les zones, puis un scénario de défaut préparé dans la topologie réellement livrée.
Conditions, configuration et documentation
La continuité après une coupure ou la défaillance d’une tête dépend des processeurs voisins et de la configuration. PD500 est présenté ici pour clôture, pas pour une pose enterrée.
Fiber SenSys · Point Defender PD500, brochure Rev B ↗
Fiber SenSys

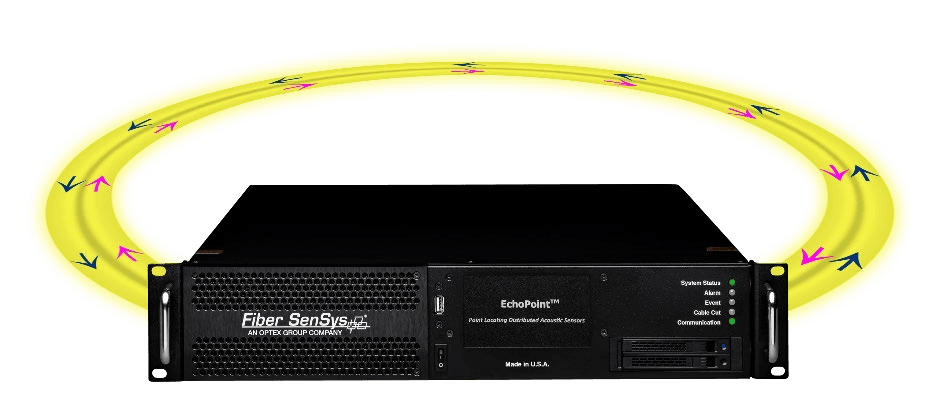

EchoPoint EP9300
Étudier de grands linéaires avec une fibre de détection acoustique distribuée, sur clôture ou enterrée.
- Technologie DAS : localisation annoncée ±6 m et découpage logiciel des zones.
- Classification d’événements selon l’application clôture ou enterrée.
- Tolérance à la coupure en configuration de boucle utilisant les deux canaux ; redondance de traitement optionnelle.
Essayer un tronçon représentatif et l’intégration vidéo, puis confirmer la configuration de continuité avant un déploiement étendu.
Conditions, configuration et documentation
Les plafonds de longueur diffèrent entre page et brochure publiques : version et métrage doivent être confirmés pour le projet. L’enterré dépend du couplage au sol.
Fiber SenSys · EchoPoint EP9300, brochure BR-SM-111 Rev F ↗
Fiber SenSys

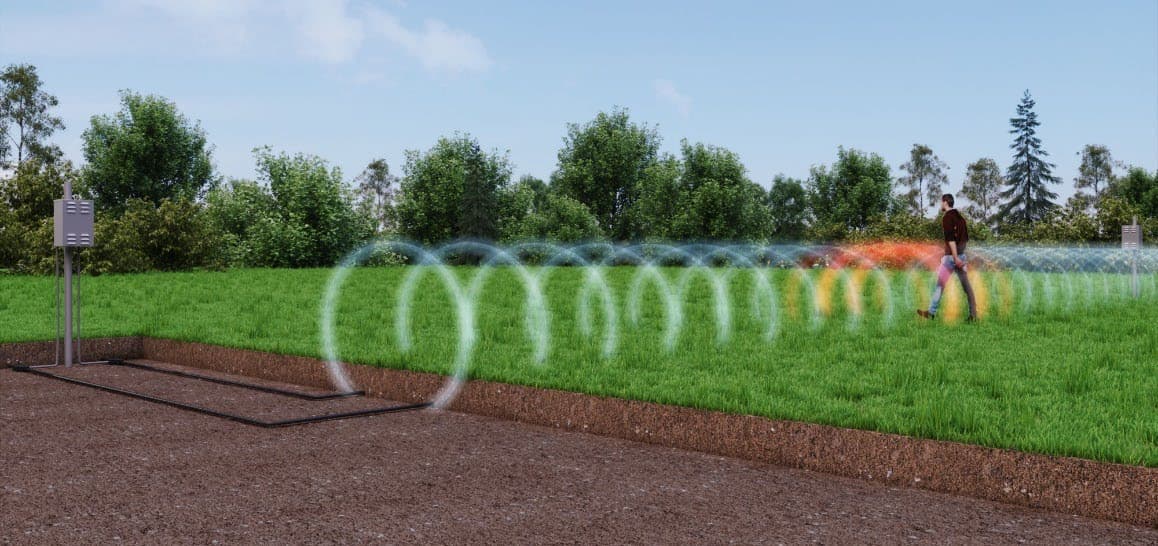

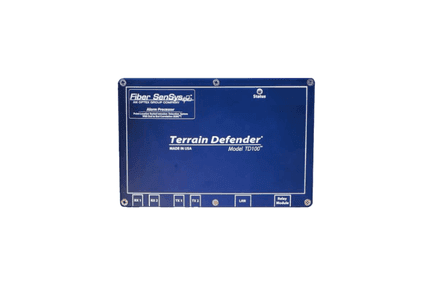

Terrain Defender TD100
Surveiller le passage dans une bande de terrain avec deux câbles enterrés.
- Champ RF entre deux coaxiaux parallèles, avec processeurs aux deux extrémités.
- Brochure Rev C : jusqu’à 400 m entre processeurs, localisation annoncée dans un mètre.
- Le volume de détection dépend du tracé, de l’écartement et des conditions de pose.
Faire traverser la bande convenue à plusieurs endroits, avec les usages normaux, puis vérifier événement, vue et consigne reçus.
Conditions, configuration et documentation
Après une coupure unique, la couverture peut être maintenue mais la fiche indique des performances réduites, faute de corrélation bidirectionnelle. Aucun champ universel n’est garanti.
Fiber SenSys · TD100, brochure BR-SM-106 Rev C ↗Le visuel EchoPoint associe un rack à une boucle symbolique. Les références, variantes, accessoires et intégrations sont confirmés au devis ; les conditions de fourniture et de réception sont précisées pour chaque projet.
Décoder les mètres annoncés
Un mètre de câble n’est pas un mètre de terrain protégé
Un système zonal et un système localisant n’apportent pas la même information. La longueur géométrique de clôture, la fibre sensible, la liaison inactive jusqu’au local technique et la configuration de secours doivent être distinguées au devis.
Les longueurs annoncées décrivent un linéaire et une configuration, jamais un rayon de surveillance autour d’un boîtier.
Sur mobile, faites défiler le tableau →
| Famille | Ce qui est dimensionné | Ce que reçoit l’exploitation |
|---|---|---|
| Fiber Defender FD7104 | Quatre zones indépendantes. Brochure Rev C : zone ≤500 m, fibre sensible ≤800 m par zone. | L’état de la zone ; aucune précision de localisation continue ne doit être ajoutée. |
| Point Defender PD500 | De 50 à 500 m entre processeurs, selon la brochure Rev B. | Localisation annoncée au mètre et zones virtuelles ; topologie de continuité à définir. |
| EchoPoint EP9300 | Fibre DAS pour grands linéaires, sur clôture ou enterrée selon l’étude. | Localisation annoncée ±6 m. Version, métrage et boucle de secours à confirmer ensemble. |
| Terrain Defender TD100 | Jusqu’à 400 m entre processeurs selon la brochure Rev C ; paire de câbles enterrés. | Localisation annoncée dans un mètre ; volume dépendant du tracé et de la pose. |
Fibre et coaxial : comprendre avec deux fabricants, choisir sans mélanger leurs chiffres
Les documentations Fiber SenSys et Senstar aident à distinguer trois mécanismes : vibration d’une clôture, vibration transmise à une fibre enterrée, et perturbation d’un champ RF entre câbles enterrés. Chez Fiber SenSys, FD7104, EchoPoint, PD500 et TD100 ne sont pas interchangeables.
Une portée ou une précision Senstar ne devient jamais une caractéristique Fiber SenSys. La référence proposée, sa documentation, la topologie et l’essai de réception restent attachés au projet. La comparaison sert à comprendre le fonctionnement ; elle ne constitue pas un classement de performance.
Le terrain impose ses usages
La même technologie.
Des priorités métier différentes.
Les cas suivants sont des situations d’étude, sans installation cliente revendiquée. Le choix dépend du périmètre exposé et de l’organisation du site, bien davantage que de sa surface en hectares.
Entrepôt et logistique
Livraisons autorisées pendant l’armement de certaines limites.
Découpage des zones et traitement propre des accès en service.
Le résultat à constater
Une ouverture normale reste possible ; une sollicitation d’essai ailleurs remonte au bon poste.
Dépôt BTP
Engins, matériaux et clôtures changent de place.
Plan de zone, remise en état après travaux et contrôle des nouvelles implantations.
Le résultat à constater
Le périmètre reçu correspond au périmètre réellement exploité.
Recyclage et métaux
Vibrations d’exploitation, éléments mobiles et limites parfois dégradées.
Réparer les supports puis tester un tronçon dans l’ambiance réelle.
Le résultat à constater
L’essai utile reste détecté sans confondre systématiquement l’activité normale et une intrusion.
Campus, énergie et grands domaines
Limites longues, passages multiples et supervision éloignée.
Topologie adaptée, carte exploitable et responsabilités de traitement définies.
Le résultat à constater
Un événement peut être localisé et traité par une personne prévenue.
Un événement ne suffit pas
Vérifier ce qui arrive.
Et ce qui se passe ensuite.
1. Le capteur produit un événement. 2. Le système situe la zone sur le plan. 3. Une intégration configurée affiche la vue utile. 4. L’opérateur ou le destinataire désigné applique sa consigne. Chaque étape est essayée : une alarme affichée dans un logiciel ne prouve pas qu’une personne l’a reçue.
- 01
Le bon secteur
La sollicitation ou le passage d’essai produit l’événement convenu, dans la zone attendue.
- 02
Le contexte visible
La vue utile arrive au poste prévu ; le détail obtenu de nuit est réellement constaté.
- 03
Une consigne appliquée
Le destinataire reçoit, vérifie et traite l’événement selon les moyens et le contrat prévus.
Les portails et les angles font partie du périmètre
Un portail ouvert n’est plus la même barrière physique qu’un panneau fermé. Son mouvement, le câblage mobile, les droits d’ouverture et les périodes de neutralisation se conçoivent séparément. De même, les poteaux lourds et les changements de support peuvent transmettre différemment une vibration.
- Repérer chaque passage piéton et véhicule sur le plan.
- Écrire quelles zones restent actives pendant une livraison.
- Réceptionner le retour à la protection normale après fermeture.
Végétation et fausses alertes : corriger la cause avant le seuil
Une pièce mal fixée ou une branche qui touche le grillage peut produire une sollicitation répétée. Baisser la sensibilité sans comprendre le signal risque aussi de réduire la détection utile. Le diagnostic associe état de la clôture, ambiance mécanique et réglage ; pour l’enterré, il comprend le terrain et ses usages.
- Vérifier les conditions représentatives : activité, fermeture et météo accessible lors des essais.
- Consigner les événements parasites et les modifications du site.
- Planifier contrôle des attaches, végétation et nouveaux essais après réparation ou travaux.
Fibre passive ne veut pas dire installation sans courant
La fibre peut éviter des appareils alimentés le long de la clôture. Le processeur, les équipements réseau, les caméras et le poste de surveillance ont néanmoins besoin d’énergie. Le projet précise ce qui reste détecté, transmis et visible pendant chaque panne étudiée.
- Dimensionner et essayer le secours sur les équipements réellement retenus.
- Prévoir le signalement d’un défaut et les responsabilités de remise en service.
- Séparer les flux de sécurité avec l’informatique et maîtriser les comptes et accès de maintenance.
La réception qui donne un vrai résultat au responsable du site
L’essai est préparé avec l’exploitant, sans détérioration ni mise en danger. Une personne autorisée réalise les sollicitations ou parcours convenus. Le compte rendu rapproche lieu réel, zone reçue, vue disponible, délai observé sur la chaîne testée et consigne appliquée.
- Plan des zones, conditions d’essai et limites constatées.
- Exercices de défaut préparés et vérification du retour du service.
- Responsables d’entretien, calendrier de contrôle et procédure après modification du périmètre.
Comparer le projet complet
Le budget suit la fonction.
Le financement suit votre projet.
Le devis distingue remise en état de clôture ou génie civil, câbles, processeurs, licences, réseau, énergie, vidéo, intégration et réception. Entretien, supervision, déplacements et interventions sont inclus ou séparés explicitement. Cela permet de comparer plusieurs architectures sur le même service attendu.
À l’achat
Un budget initial pour l’architecture et les travaux retenus. Maintenance et services récurrents sont identifiés séparément ou inclus explicitement.
En location financière
Des paiements répartis, sous réserve d’accord du financeur. La durée ferme, les frais, le coût total et les conditions de fin ou de sortie sont comparés à fonctions égales.
L’achat mobilise le budget initial. Une location peut répartir le paiement sous réserve d’accord du financeur : comparez le coût total, les frais, la durée ferme, les services et les conditions de fin ou de sortie. Aucun tarif, retour sur investissement ni option d’achat ne peut être présumé.
Une location financière ne comporte pas d’option d’achat automatique. Un loyer seul ne permet pas de comparer deux offres.
Comprendre les contrats et le coût total ↗Les points à éclaircir
Avant de choisir.
Peut-on garder notre clôture actuelle ?
Selon son type et son état. Des panneaux disparates, des fixations mobiles ou un occultant peuvent modifier la réponse. L’étude prévoit réparation, essai ou autre technologie avant de confirmer une réutilisation.
Le câble détecte-t-il une personne qui ne touche pas la clôture ?
Le capteur fixé au grillage recherche des sollicitations transmises par ce support. Pour une approche sans contact, il faut étudier une bande enterrée ou une autre détection adaptée. Une caméra complète la compréhension de l’événement.
Pourquoi ne pas promettre zéro fausse alerte avec l’IA ?
Le classement d’un signal aide à filtrer des perturbations ; il ne supprime pas les contraintes de terrain. Les conditions du site, la pose, le réglage et l’entretien restent déterminants et doivent être essayés.
Peut-on exploiter les caméras et le logiciel existants ?
Après vérification des interfaces, versions, licences et scénarios. La localisation d’une alarme doit appeler la bonne vue et parvenir au destinataire prévu ; une compatibilité annoncée ne suffit pas à recevoir cette chaîne.
L’enterré évite-t-il tous les travaux visibles ?
Il peut préserver l’aspect final du site, mais demande relevé des réseaux, travaux, essais et remise en état. La nature du sol et les changements futurs du terrain entrent dans la décision.
Le système prévient-il les incendies sur un site de recyclage ?
Ce dossier concerne la détection d’intrusion. Elle ne remplace ni les moyens incendie, ni les mesures de prévention, ni les obligations d’exploitation propres au site.
Sources techniques, photos et méthode
Références vérifiées pour ce dossier, mis à jour le 20 octobre 2026. Les capacités annoncées restent attachées à leur modèle et à leur configuration. Les documents de deux fabricants servent à expliquer les principes ; leurs chiffres ne sont pas interchangeables.

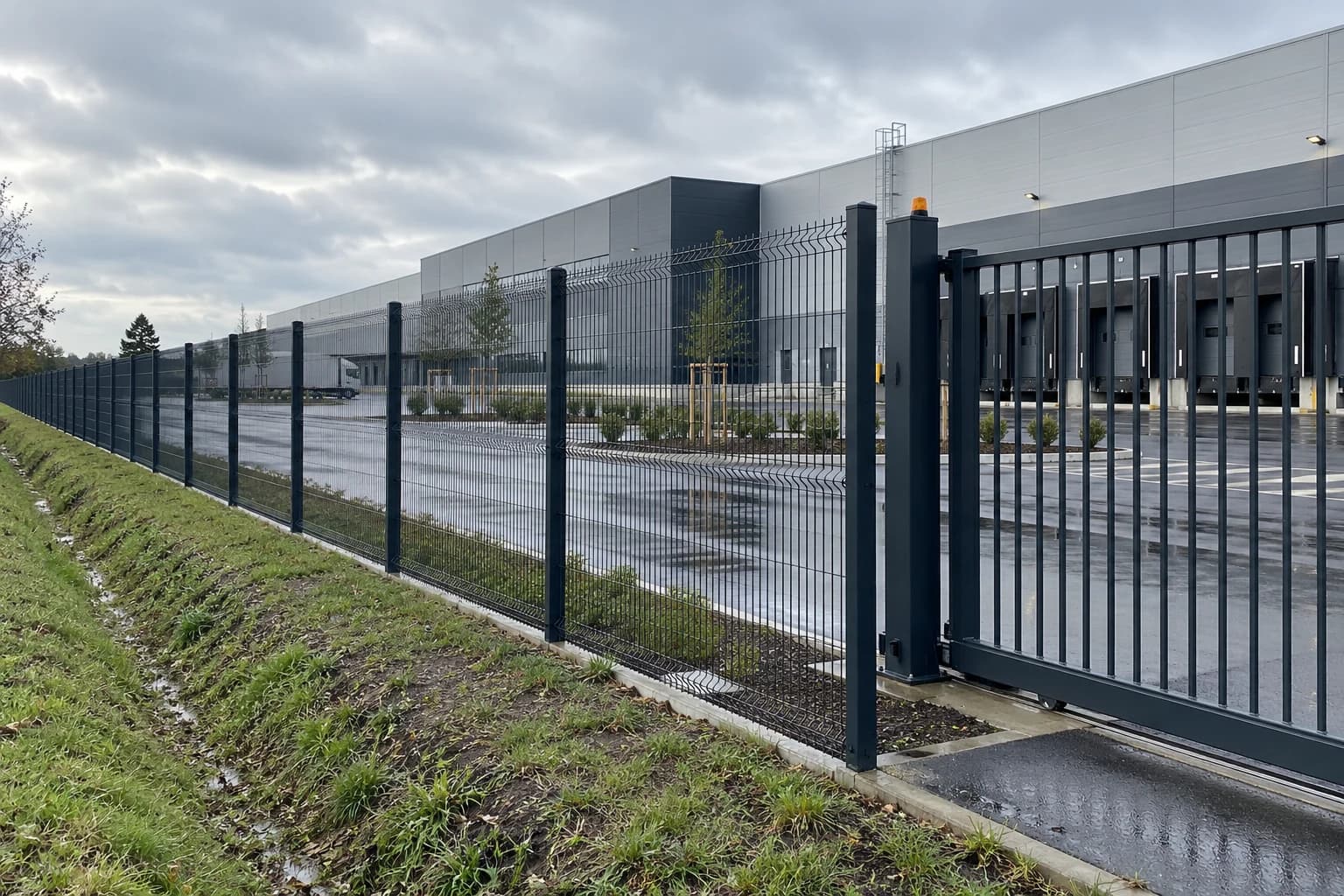

La couverture représente un site fictif généré. Les produits et le principe TD100 utilisent les visuels officiels indiqués ; ils ne prouvent ni une réalisation cliente ni une performance mesurée sur votre terrain.
- Fiber SenSys · FD7104, interface, alimentation et intégration ↗
- Fiber SenSys · brochure FD7104 BR-SM-114 Rev C ↗
- Fiber SenSys · Point Defender PD500, technologie E2EC ↗
- Fiber SenSys · brochure PD500 BR-SM-117 Rev B ↗
- Fiber SenSys · EchoPoint EP9300, page produit actuelle ↗
- Fiber SenSys · brochure EchoPoint BR-SM-111 Rev F ↗
- Fiber SenSys · Terrain Defender TD100, fonctionnement enterré RF ↗
- Fiber SenSys · brochure TD100 BR-SM-106 Rev C ↗
- Senstar · FlexZone, comparaison du principe de détection sur clôture ↗
- Senstar · OmniTrax, comparaison du principe de détection enterrée RF ↗
- Senstar · FP1150, comparaison du principe de fibre sensible ↗
