Détecter une intrusion dehors, avant l’effraction : quelles solutions ?
Attendre l’ouverture d’une porte n’est pas toujours le bon premier signal. Dans une cour privée, nous cherchons le passage à détecter, l’image utile et la réponse possible avant de choisir les appareils.
Comprendre la solution
Dépôts, ateliers, commerces avec cour et propriétés
Ce que votre projet
doit résoudre.
Une personne approche du bâtiment : le contact intérieur ne voit pas cette phase. Détection extérieure et vidéo peuvent se compléter selon terrain et usages. Un signal plus tôt ne garantit pas l’arrivée d’un intervenant avant l’effraction.
Repérer le bon passage
Le client veut savoir qu’un accès sensible est utilisé hors des conditions prévues, sans transformer chaque mouvement ordinaire en alarme.
Comprendre le signal
Un faisceau interrompu, un mouvement dans un volume et une personne identifiable sont trois informations différentes.
Agir avec une consigne
Le destinataire doit pouvoir traiter l’alerte, sans envoyer un salarié vérifier une situation dangereuse.
Comprendre en trois étapes
De la limite du terrain à la bonne réponse

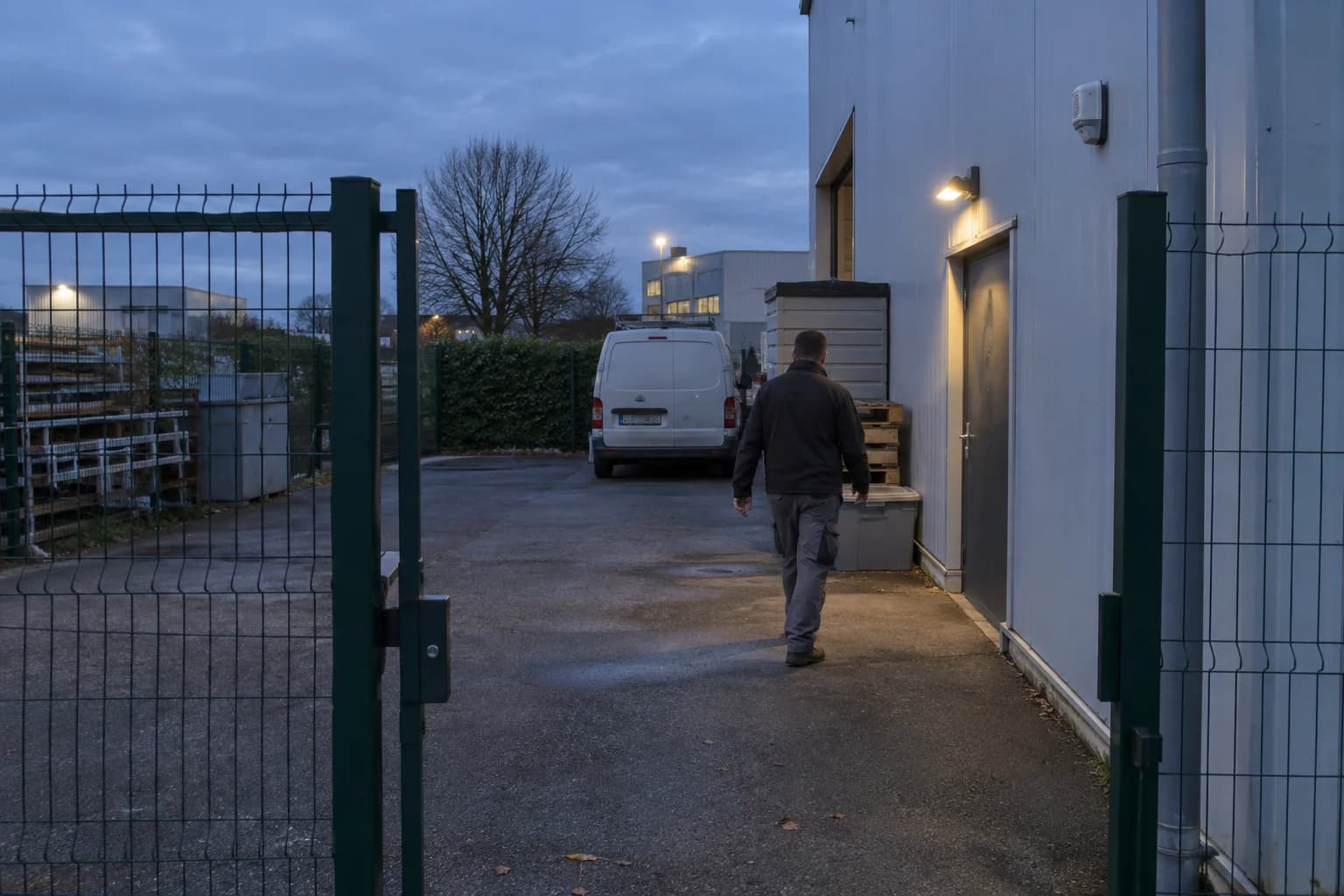

Passage d’essai, allée privée fermée.
Étape 01 / 03
Choisir le passage utile
L’étude situe une ligne dégagée ou un volume, avec les véhicules, piétons et végétaux habituels.
Étape 02 / 03
Recevoir le mouvement et son image
Un volontaire suit le parcours autorisé. On constate le signal et l’image réellement disponible.
Étape 03 / 03
Faire aboutir l’événement
Le destinataire prévenu applique la consigne ; l’exercice comprend une indisponibilité technique.
Les faisceaux ou zones colorées de l’illustration sont pédagogiques. La géométrie et les limites sont reçues sur place.
Choisir selon votre situation
Les options qui changent le projet.
Surveiller une ligne
Quand c’est pertinentDeux supports stables encadrent une ligne dégagée.
La valeur attendueSignaler l’interruption de la ligne étudiée.
La limite à connaître
Elle ne couvre pas tout le volume situé derrière.
Surveiller une approche
Quand c’est pertinentLe mouvement utile traverse une zone définie.
La valeur attendueDétecter une présence dans les conditions essayées.
La limite à connaître
Obstacles, animaux, soleil et météo demandent une étude réelle.
Comprendre les faits
Quand c’est pertinentLe responsable doit vérifier ou relire un passage.
La valeur attendueConserver l’image utile selon les droits prévus.
La limite à connaître
L’image ne prouve pas toujours identité ou intention.
Des références concrètes
Voir le produit.
Comprendre son rôle.
Des photos fabricant, une fonction précise et un résultat à vérifier sur place. Chaque référence est un exemple à adapter au projet.
01 / Sa mission dans votre projet
Une approche avec vérification photo
HighMount (PhOD) associe détection extérieure et fonctions photo compatibles.
Compatibilité, limites et fiche technique
- Détecteur volumétrique extérieur radio ; pose entre 2 et 4 m selon notice.
- Détection annoncée jusqu’à 15 m / 115° selon configuration ; photos d’alarme.
- Version PhOD : photos à la demande selon droits et réglages, avec centrale compatible photos.
Détection et identification diffèrent ; les demandes photo dépendent des droits.
La portée de détection n’est pas une distance d’identification. Végétation, soleil, obstacles, animaux, météo et radio se vérifient. Pas de couverture complète d’un parc déduite de sa seule surface.
Visuel catalogue Tevah · Ajax MotionCam Outdoor HighMount (PhOD) blanc.
Documentation fabricant ↗Référence au catalogue Tevah ↗
02 / Sa mission dans votre projet
Une ligne avec deux éléments alignés
Une barrière filaire émetteur/récepteur pour un trajet étudié.
Compatibilité, limites et fiche technique
- Barrière infrarouge active filaire ; émetteur et récepteur alignés, deux faisceaux.
- Portée extérieure de fiche : 60 m ; quatre canaux sélectionnables.
- Alimentation 10,5–28 V CC ; sortie d’alarme NC/NO, interface et alimentation compatibles à dimensionner.
Les 60 m de fiche ne garantissent pas 60 m utiles sur tout relief.
Une ligne franchie, pas un volume surveillé. Relief, obstacles, alignement, météo, câblage et alimentation sont étudiés. La référence n’est pas un dispositif ATEX et ne se raccorde pas directement en radio à un Hub Ajax.
Visuel catalogue Tevah · ensemble OPTEX AX-200TF.
Documentation fabricant ↗Référence au catalogue Tevah ↗
03 / Sa mission dans votre projet
Raccorder le filaire correctement
Intégrer des contacts compatibles dans une architecture Ajax étudiée.
Compatibilité, limites et fiche technique
- Interface de 18 entrées filaires pour des événements de contacts compatibles.
- Modes et câblage NC/NO selon version ; alimentation, consommation et boucles à dimensionner.
- Permet une architecture avec des détecteurs filaires compatibles, dont une barrière étudiée.
La barrière OPTEX ne se connecte pas directement en radio au Hub.
L’interface ne mesure ni température ni eau ; la sonde ou l’appareil amont doit fournir un contact compatible. Une reprise de câblage existant exige un audit et des essais, sans déduire la certification du système complet.
Visuel catalogue Tevah · Ajax MultiTransmitter Jeweller blanc.
Documentation fabricant ↗Référence au catalogue Tevah ↗
04 / Sa mission dans votre projet
Voir le passage réellement concerné
Une caméra dédiée apporte le contexte, avec un enregistrement dimensionné.
Compatibilité, limites et fiche technique
- Caméra réseau 8 Mpx ; variante /SL, focale et finition confirmées au devis.
- Éclairage IR 850 nm ou lumière blanche selon réglage ; Ø 138,3 × 115,4 mm.
- Enregistrement, stockage, cadrage, réseau et droits de lecture à dimensionner ; audio désactivé dans ces propositions.
Un obstacle masque aussi une caméra ; le détail nécessaire doit être constaté.
Les mégapixels et la portée d’éclairage ne garantissent pas l’identification. La couleur exige de la lumière ; l’IR fournit une image monochrome. Une caméra ne filme pas à travers un obstacle et n’explique pas, à elle seule, la responsabilité d’un incident.
Visuel officiel Hikvision · variante /SL, finitions blanche et noire.
Documentation fabricant ↗Référence au catalogue Tevah ↗
Disques, licences, alimentation, liaisons, accessoires, pose et services sont inclus ou séparés dans le devis ; leur présence n’est pas déduite de la seule photo.
Passer du choix au fonctionnement
Les détails qui évitent les déceptions.
Dessiner les usages normaux avant les alarmes
Livraison, animal, plantation ou entretien ne se corrigent pas seulement par la sensibilité. Nous définissons horaires et zones, puis les usages qui doivent rester possibles pendant l’armement.
- Lister les passages autorisés.
- Repérer végétation et obstacles saisonniers.
Dimensionner toute la liaison
Le sans-fil limite certains travaux mais exige une radio reçue avec bâtiments et véhicules habituels. Le filaire demande trajet, alimentation et interface compatibles. Les câbles existants sont diagnostiqués avant réutilisation.
- Tester aux emplacements définitifs.
- Séparer alimentation des capteurs et secours du réseau.
Prévoir les jours où les conditions changent
Nuit, pluie, chaleur et végétation modifient parfois le résultat. Un contrôle complémentaire est prévu si la pose ne représente pas ces conditions. Entretien et défauts possèdent leur interlocuteur.
- Noter les limites observées.
- Préparer un suivi après changement du terrain.
Les règles utiles au projet
Protéger les lieux.
Respecter les personnes.
Une ligne n’est pas un volume
La fiche AX-200TF décrit une barrière active filaire. Alimentation, sortie et implantation sont étudiées ; le seul nom de modèle ne définit pas le périmètre protégé.
Vérifier la source ↗Une interface ne rend pas tout compatible
Ajax distingue les types de contacts et les versions. Le raccordement et la consommation doivent être vérifiés pour chaque appareil repris.
Vérifier la source ↗Rester dans le cadre justifié
Le champ, les personnes habilitées, l’information et les formalités dépendent des lieux filmés. Protéger son terrain ne donne pas un droit général de filmer la rue ou les voisins.
Vérifier la source ↗La réception fait partie du projet
Un résultat concret.
Un essai pour le vérifier.
Terrain repéré
Passages, usages autorisés et parties non couvertes sont nommés.
Détection essayée
Le parcours convenu produit le bon événement sans promettre une détection universelle.
Image relue
La personne habilitée retrouve le détail réellement disponible.
Réponse vérifiée
Destinataire, défaut et contrôle complémentaire sont attribués.
Le financement fait partie de la solution
Financer les passages prioritaires
Un premier périmètre peut être cohérent sans équiper chaque mètre de clôture. Achat et location comparent les mêmes zones, fonctions et essais, à coût total connu, sous accord du financeur.
- Commencer par les accès dont la protection est justifiée.
- Comparer radio et filaire avec leurs travaux et dépendances.
À l’achat
Matériel et pose chiffrés après étude, avec les services récurrents détaillés. L’existant utile est évalué avant remplacement.
En location financière
Des paiements répartis sur une durée ferme, sous réserve d’accord du financeur. Le coût total et le périmètre financé sont présentés avant engagement.
Identifier entretien, batteries, communications, suivi des défauts et télésurveillance inclus ou séparés.
Durée ferme, frais et conditions de fin ou de sortie sont écrits. Une mensualité n’inclut pas implicitement une intervention humaine ; aucun gain financier ni délai d’arrivée garanti.
Ce qui doit être écrit dans l’offre et le contrat
Comparer les mêmes postes : matériel, pose, stockage, licences, communications, maintenance, télésurveillance et frais ; chaque service est inclus ou séparé, sans double comptage. Vérifier la durée ferme, la somme des paiements, le préavis, les conditions de transfert, de sortie anticipée, de restitution et de reconduction. Une location financière ne comporte pas d’option d’achat automatique. Aucune acceptation, économie fiscale ou rentabilité n’est garantie.
Vos objections, vos décisions
Les réponses pour préparer votre projet.
Barrière ou volumétrique ?
Le tracé décide : ligne dégagée et cour à trajectoires multiples demandent des implantations différentes, parfois complémentaires.
Les animaux déclencheront-ils forcément ?
Aucune immunité universelle : espèces, taille, trajet, pose et environnement sont étudiés puis essayés selon des conditions adaptées.
La photo remplace-t-elle la vidéo ?
Non. Elle vérifie un déclenchement selon la configuration, sans garantir séquence continue ou détail du visage.
Et si Internet tombe ?
Communications, alimentation et service souscrit déterminent le résultat. La liaison de secours est essayée sans secourir implicitement tous les appareils.
Faut-il refaire le câblage ?
Le diagnostic vérifie état, alimentation et événements disponibles. Le devis sépare conservation, adaptation et remplacement avant engagement.
