Réalisations/Industrie & logistique
Ferdinand Bilstein France · Aubergenville
23 caméras IA pour relier bureaux, entrepôt, quais et périmètre
Une modernisation menée du repérage à la recette : 14 dômes Full Color, 8 caméras TiOC, 1 panoramique 180° et 32 To de stockage.
Vidéosurveillance IASupervisionRéseau & énergie
Le projet documenté
Concevoir autour de l’exploitation réelle du site
Le projet ne consistait pas à poser une série de caméras identiques. Il fallait relier des usages très différents : portes d’entrée, réception et bureaux, local serveur, entrepôt, réception de marchandises, zones de charge, expédition, quais, TGBT, parking et abords du bâtiment.
Étudier un projet similaire →23caméras installées30 jobjectif de conservation32 Tostockage après extension
Du besoin au système
L’histoire derrière l’installation
Les informations techniques sensibles sont volontairement neutralisées ; les volumes, fonctions et choix publiés proviennent du dossier projet.
01Après le rendez-vous de repérage, l’implantation a été reprise zone par zone avec l’équipe maintenance du site. Les dômes ont été réservés aux circulations et volumes couverts ; les caméras TiOC aux abords où la couleur de nuit, le filtrage humain/véhicule et la dissuasion active apportaient une vraie valeur ; une vue panoramique 180° a été retenue pour une zone extérieure large.
02La préparation du chantier a intégré le plan de prévention, les habilitations électriques, les CACES et l’utilisation de la nacelle du client. Lors de l’exécution, deux caméras initialement prévues ont été retirées du périmètre final : la facture de solde a été corrigée pour refléter exactement les 23 points installés.
03La mise en service a compris l’activation du mode Full Color nocturne et de l’analyse distinguant mouvements humains et véhiculaires. L’architecture a ensuite évolué avec le déplacement du NVR dans la baie informatique et l’ajout de deux disques de 8 To : 32 To bruts pour tenir l’objectif d’environ 30 jours selon les plages d’enregistrement définies avec l’exploitant.
Intervenir en environnement industriel
Travail en hauteur, nacelle, habilitations, plan de prévention et coordination avec la maintenance ont été intégrés avant la première pose.
Tenir 30 jours sans surdimensionner
Le stockage a été recalculé à partir de 23 flux 8 Mpx, du H.265 et de plages différenciant continu et détection.
Architecture technique
Une chaîne complète, du capteur à l’exploitation
Présentation technique non sensible : les adresses, angles exacts, identifiants et paramètres d’exploitation ne sont pas publiés.
- 01
14 dômes IP 8 Mpx Full Color IA pour les zones couvertes
- 02
8 caméras TiOC 8 Mpx à zoom motorisé et dissuasion active sur les abords
- 03
1 panoramique Full Color 180° 8 Mpx pour une scène large
- 04
1 NVR IA 32 voies, 4 disques de 8 To, switches PoE, rack et onduleur 1500 VA

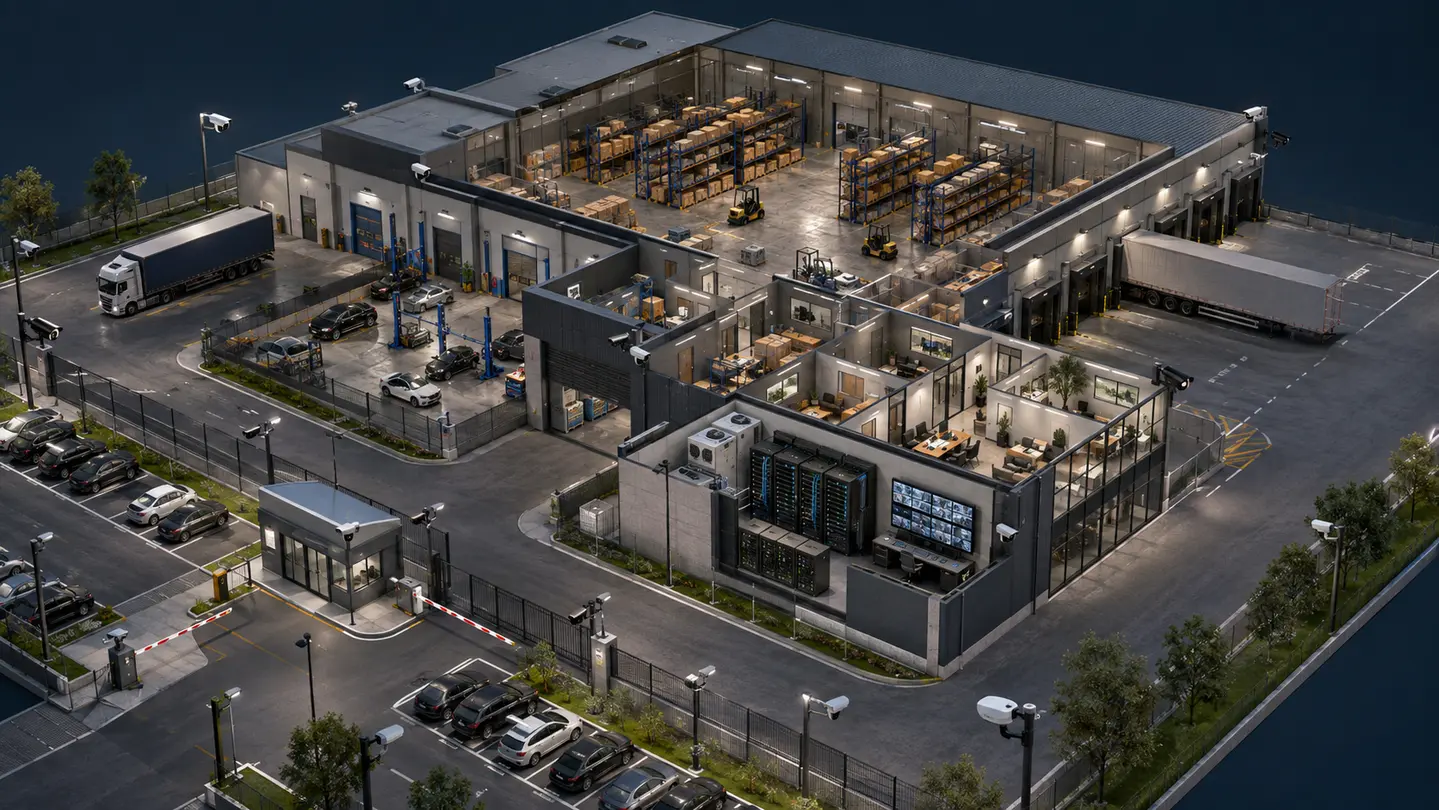

Maquette 3D interactive
Comment ce type de site peut être équipé
Cliquez sur les repères pour voir le rôle de chaque zone. Ce plan explique notre méthode commerciale et technique ; il ne reproduit jamais l’implantation réelle du client.
Repère 1Portail véhiculesTiOC 8 Mpx · dissuasion active
Implantation illustrative et non contractuelleLes repères montrent une architecture cohérente pour ce type de site, sans révéler l’emplacement réel des équipements installés.
Arbitrages du projet
Pourquoi cette architecture, et pas une autre
Une bonne installation ne se résume pas à une liste de références. Chaque famille de matériel répond à une distance, un risque ou un usage clairement identifié.
14 dômes Full Color à l’intérieur
Une forme discrète et protégée pour les entrées, bureaux, locaux techniques, zones de charge et circulations.
8 TiOC sur les abords
La couleur de nuit, le zoom motorisé, l’audio et la dissuasion par flash/sirène servent les zones où un simple enregistrement aurait été insuffisant.
Une architecture corrigée sur le terrain
Deux points prévus ont été supprimés après confrontation du plan à la réalité ; la qualité de couverture a primé sur le nombre vendu.
Nomenclature technique
Les équipements de la configuration
Chaque équipement répond à une fonction précise : voir, détecter, contrôler, enregistrer, alimenter ou alerter.
Configuration détailléePhotos produits illustratives · modèles précisés lorsqu’ils sont disponibles
14×Dôme IP Full Color IA
Image 8 Mpx et analyse humain/véhicule dans les zones couvertes
- 8 Mpx
- Full Color
- SMD Plus
- Boîtier PFA136
8×Caméra TiOC noire 3-en-1
Dissuasion active et image couleur sur les abords
- 8 Mpx
- Zoom motorisé
- Sirène & flash
- Audio
1×Panoramique 180°
Couverture d’une zone large avec une seule vue exploitable
- 180°
- 8 Mpx
- Full Color
- ePTZ
1×NVR 32 entrées IA
Enregistrement et recherche intelligente des 23 flux
- 32 canaux
- 8 baies disque
- 800 Mbit/s
- Recherche IA
4×Disque vidéosurveillance
32 To de capacité brute après l’extension de stockage
- 8 To/unité
- Fonctionnement 24/7
- Objectif 30 jours
1×Onduleur 1500 VA
Continuité électrique du cœur vidéo
- 1500 VA
- 900 W
- Protection secteur
Qualité d’installation
Le matériel visible n’est qu’une partie du résultat
Pose, boîtes de jonction, verrouillage, repérage du câblage, réseau PoE, stockage et alimentation secourue déterminent la fiabilité réelle du système.
Conduite du chantier
Du premier repérage à la prise en main
Le résultat dépend autant du chemin parcouru que du matériel posé : validation des angles, préparation, coordination, essais et transmission aux utilisateurs.
- 01
Repérage et arbitrages
Reprise de chaque angle avec la maintenance et passage des caméras extérieures de quatre à huit pour couvrir le bâtiment et les parkings utiles.
- 02
Préparation sécurité
Plan de prévention, habilitations, CACES, pré-visite technique et organisation des accès en hauteur.
- 03
Pose et mise en service
Installation, réglage des focales, Full Color nocturne, filtrage humain/véhicule, tests et procès-verbal de réception.
- 04
Optimisation de l’exploitation
Finalisation avec le prestataire informatique, transfert du NVR en baie et extension du stockage à 32 To.
Du terrain à la décision
Une architecture pensée comme un seul système
Voir & détecter
Caméras, détecteurs et lecteurs produisent une information utile.
Transporter & protéger
PoE, câblage, coffrets et onduleurs fiabilisent chaque liaison.
Enregistrer & chercher
NVR, stockage et fonctions IA accélèrent l’exploitation.
Afficher & alerter
Écrans, mobile et télésurveillance transmettent à la bonne personne.
Résultats recherchés
Ce que cette réalisation démontre
Une couverture cohérente des bureaux aux quais, sans gonfler artificiellement le nombre de caméras
Des recherches plus rapides grâce au filtrage humain/véhicule et à la couleur de nuit
Une architecture documentée, raccordée à l’informatique du site et dimensionnée pour 30 jours
