Grandes hauteurs et longues distances
Les tiges plafond rapprochent les capteurs de leur scène utile ; les focales motorisées permettent ensuite de régler précisément chaque allée et chaque quai.
Installateur de sécurité électronique en Île-de-France
Réalisations/Froid & logistique
Easy Stock · Thiais
46 caméras et une alarme multi-zones pour un entrepôt frigorifique
44 tubes motorisés, 2 dômes, NVR 64 voies, 24 To, cinq switches PoE, écran 43 pouces, onduleur et alarme Ajax complète.
VidéosurveillanceAlarme AjaxRéseau PoE
Le projet documenté
Concevoir autour de l’exploitation réelle du site
L’entrepôt rassemble des quais, des portes, de longues allées et des volumes techniques où les distances changent fortement. Le système devait produire des images lisibles sur l’ensemble du parcours logistique et rester simple à exploiter depuis un poste unique.
Étudier un projet similaire →46caméras IP 5 Mpx24 Tostockage vidéo brut15ouvrants supervisés
Du besoin au système
L’histoire derrière l’installation
Les informations techniques sensibles sont volontairement neutralisées ; les volumes, fonctions et choix publiés proviennent du dossier projet.
01Le choix s’est porté sur quarante-quatre caméras tubes motorisées 5 Mpx pour les vues longues et les extérieurs, complétées par deux dômes motorisés 5 Mpx dans les zones où une pose plus compacte était préférable. Douze kits de fixation sur tige de plafond ont été prévus pour descendre les caméras 14 à 25 sous la structure et éviter des vues écrasées depuis la grande hauteur.
02Le débit des quarante-six flux a imposé une vraie architecture réseau : trois switches administrables 16 ports PoE, deux switches 8 ports PoE avec uplinks et un switch gigabit de distribution, reliés par environ 1 500 mètres de câble réseau. Le NVR 64 voies garde de la marge et les quatre disques WD Purple de 6 To fournissent 24 To bruts.
03La vidéo a été complétée par une alarme Ajax Hub Plus : quinze contacts d’ouverture, deux détecteurs de mouvement, quatre claviers, vingt badges, trois sirènes extérieures et trois prolongateurs radio ReX. Après la pose, la prestation a inclus programmation, essais, réglages, mise en service et formation des utilisateurs.
Faire circuler 46 flux
Le réseau est distribué sur cinq switches PoE administrables et un switch gigabit, avec des uplinks dimensionnés pour ne pas créer de goulot d’étranglement.
Conserver un usage simple
Un écran professionnel 43 pouces, une nomenclature claire et la formation permettent de retrouver rapidement une caméra ou un événement malgré la taille du parc.
Architecture technique
Une chaîne complète, du capteur à l’exploitation
Présentation technique non sensible : les adresses, angles exacts, identifiants et paramètres d’exploitation ne sont pas publiés.
- 01
44 tubes IP 5 Mpx motorisés IR 60 m et 2 dômes IP 5 Mpx motorisés IR 40 m
- 02
NVR Dahua 64 voies, 4 disques WD Purple de 6 To et écran professionnel 43 pouces
- 03
3 switches PoE 16 ports, 2 switches PoE 8 ports, distribution gigabit et environ 1 500 m de câble
- 04
Ajax Hub Plus, 15 contacts, 2 détecteurs, 4 claviers, 20 badges, 3 sirènes et 3 ReX

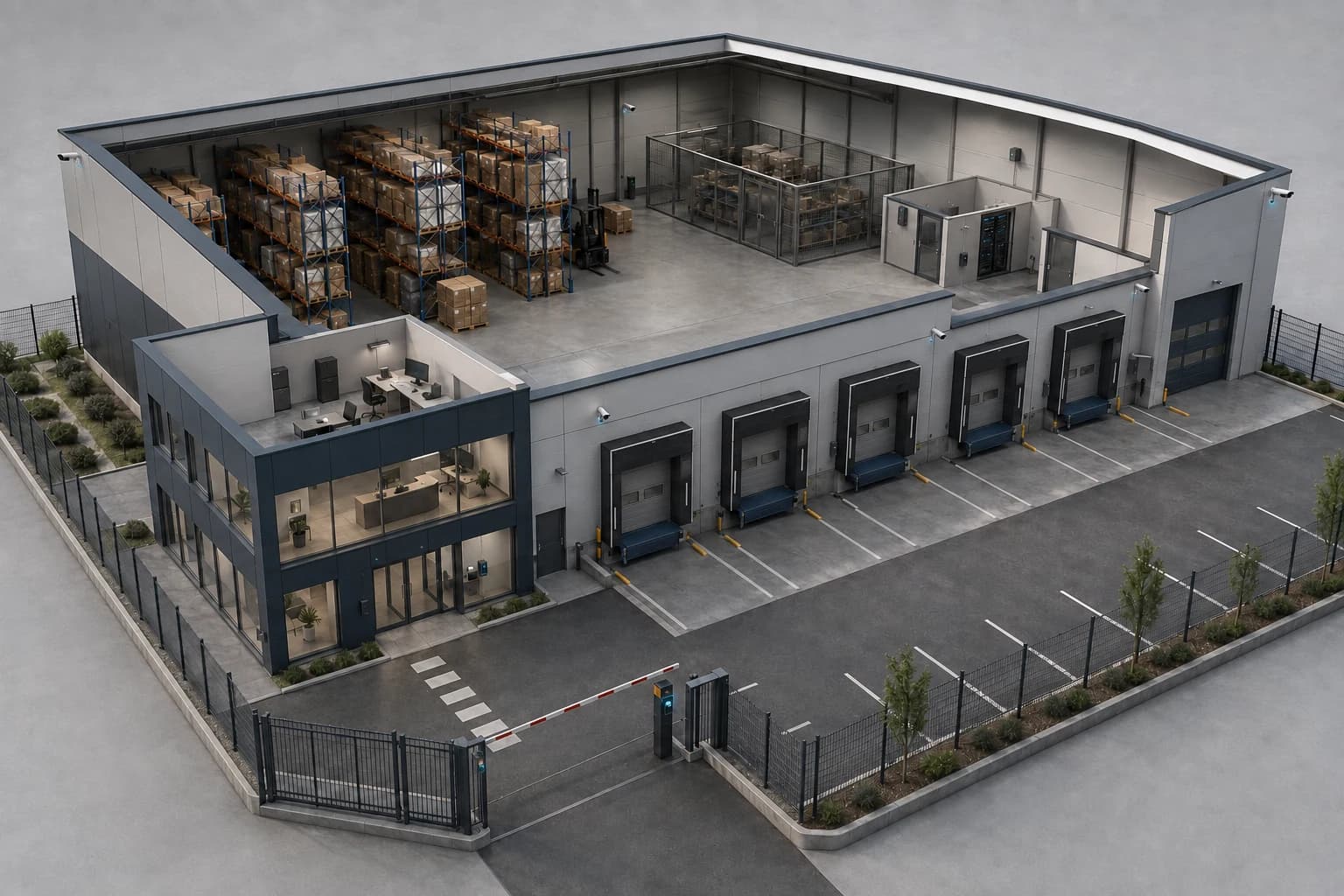

Maquette 3D interactive
Comment ce type de site peut être équipé
Cliquez sur les repères pour voir le rôle de chaque zone. Ce plan explique notre méthode commerciale et technique ; il ne reproduit jamais l’implantation réelle du client.
Repère 1Accès poids lourdsCaméra de contexte
Implantation illustrative et non contractuelleLes repères montrent une architecture cohérente pour ce type de site, sans révéler l’emplacement réel des équipements installés.
Arbitrages du projet
Pourquoi cette architecture, et pas une autre
Une bonne installation ne se résume pas à une liste de références. Chaque famille de matériel répond à une distance, un risque ou un usage clairement identifié.
Une majorité de tubes motorisés
L’IR jusqu’à 60 mètres et la focale 2,7–13,5 mm répondent mieux aux axes longs d’un entrepôt qu’une focale fixe choisie avant la pose.
24 To sur un NVR 64 voies
Le stockage et la capacité d’entrée ont été pensés pour les 46 caméras installées tout en laissant une marge d’évolution.
Une intrusion sectorisée
Contacts, mouvements, claviers, badges, sirènes et prolongateurs radio permettent d’adapter les droits et les zones aux rythmes d’exploitation.
Nomenclature technique
Les équipements de la configuration
Chaque équipement répond à une fonction précise : voir, détecter, contrôler, enregistrer, alimenter ou alerter.
Configuration détailléePhotos produits illustratives · modèles précisés lorsqu’ils sont disponibles
44×Tube IP 5 Mpx motorisé
Vues longues des allées, quais et abords
- 2,7–13,5 mm
- IR 60 m
- WizSense
- PoE
2×Dôme IP 5 Mpx motorisé
Vues compactes dans les zones couvertes
- 2,7–13,5 mm
- IR 40 m
- WizSense
- PoE

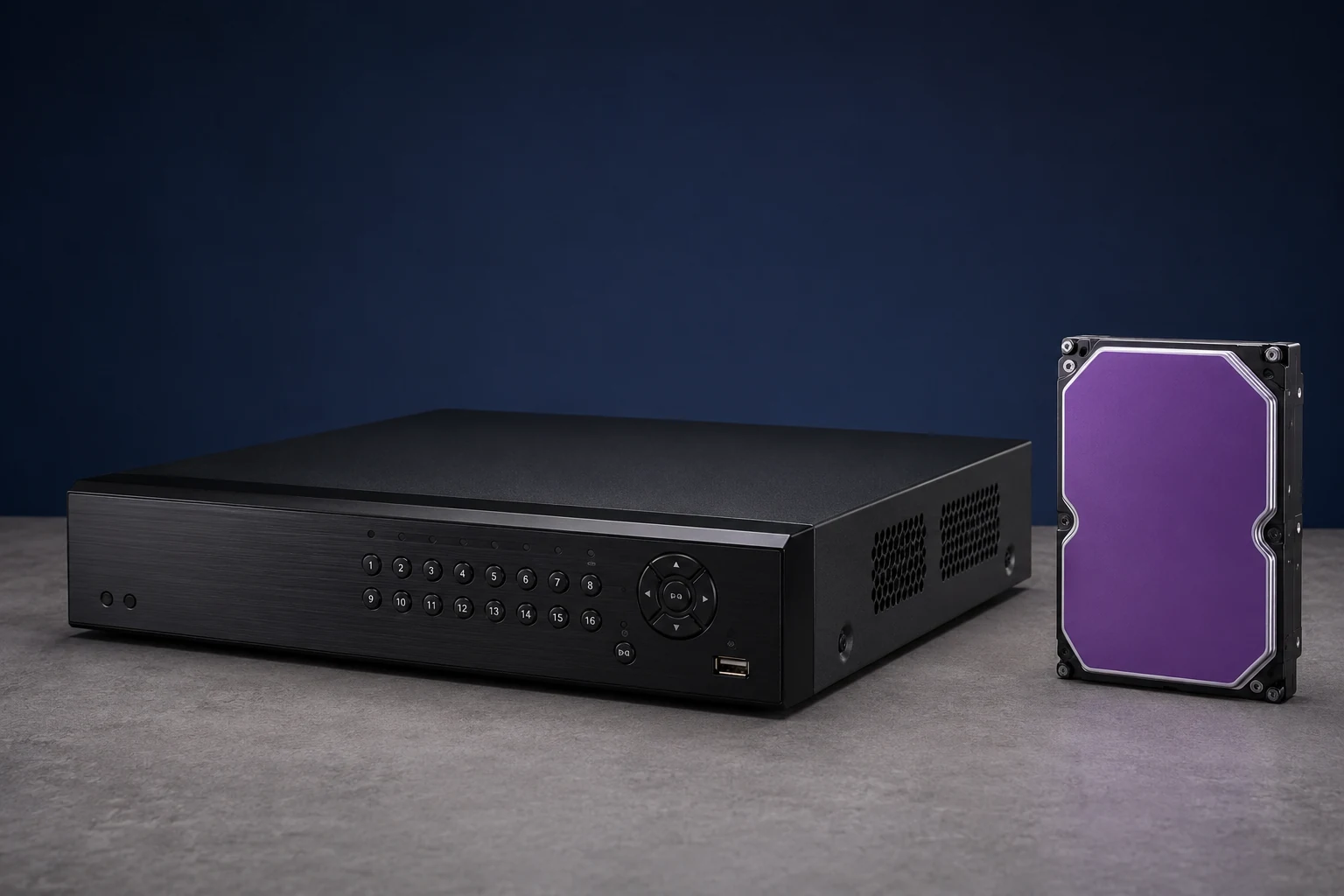

1×NVR 64 voies
Centralisation des 46 flux et marge d’évolution
- 64 canaux
- 4K
- Multi-disques
4×Disque WD Purple 6 To
24 To de stockage brut pour l’enregistrement
- 6 To/unité
- Usage 24/7
5×Switch PoE administrable
Alimentation et transport distribué des caméras
- 3 × 16 ports
- 2 × 8 ports
- Uplinks gigabit

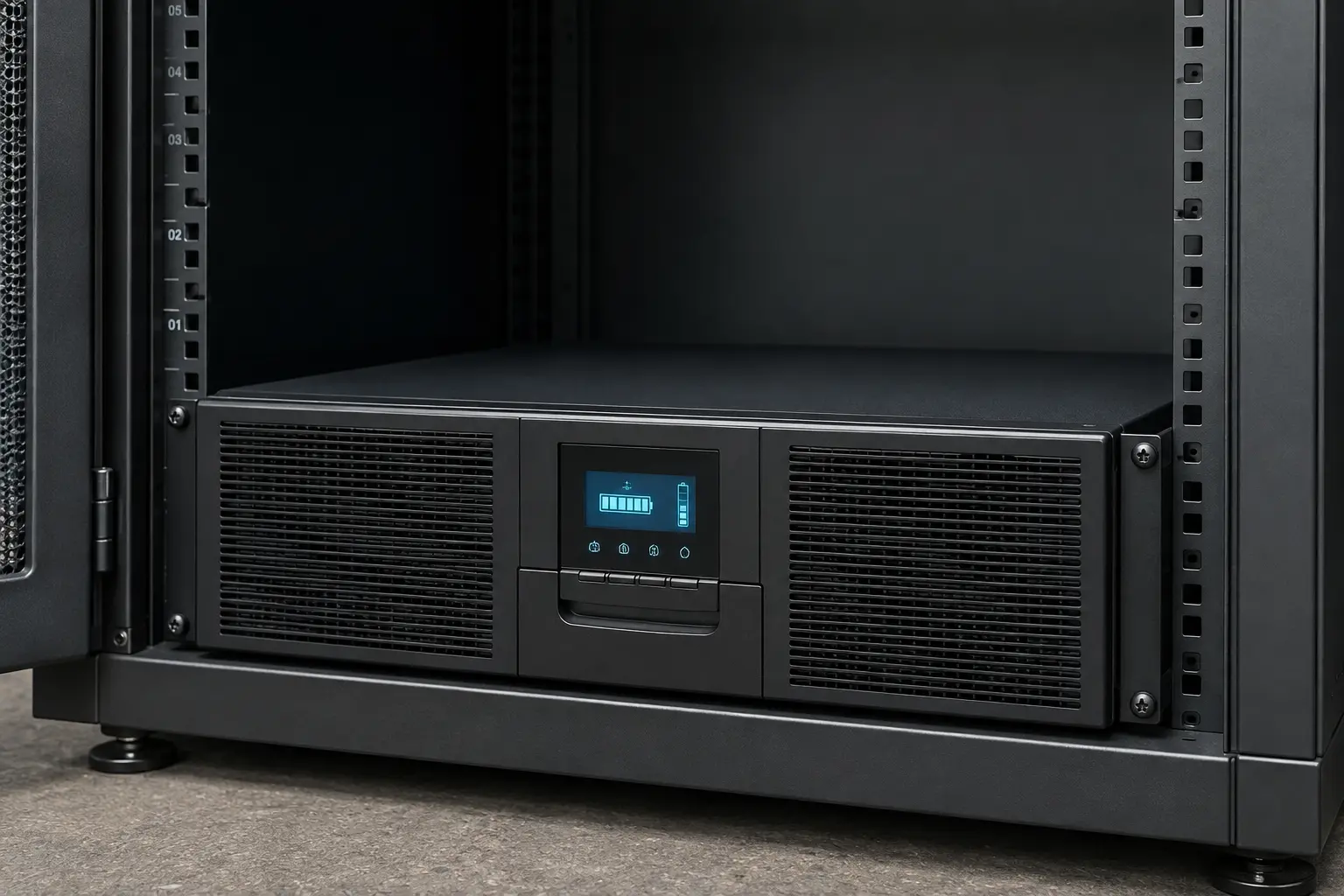

1×Onduleur 1500 VA
Protection du NVR et du cœur réseau
- 1500 VA
- 900 W
15×DoorProtect Plus Ajax
Supervision des portes et ouvrants
- Ouverture
- Choc
- Inclinaison
1 systèmeAlarme Ajax multi-zones
Armement par groupes, détection, badges et dissuasion
- 4 claviers
- 20 badges
- 3 sirènes
- 3 ReX
Conduite du chantier
Du premier repérage à la prise en main
Le résultat dépend autant du chemin parcouru que du matériel posé : validation des angles, préparation, coordination, essais et transmission aux utilisateurs.
- 01
Repérage des axes
Quais, allées, portes et volumes hauts sont transformés en objectifs de vue et points de fixation.
- 02
Construction du réseau
Déploiement des liaisons RJ45, switches PoE, supports plafond et baie d’enregistrement.
- 03
Pose et réglage
Installation à la nacelle, ajustement des focales, paramétrage du NVR et tests de chaque flux.
- 04
Recette et formation
Mise en service le 11 mars 2022, prise en main de la vidéo puis configuration des groupes d’alarme avec les utilisateurs.
Du terrain à la décision
Une architecture pensée comme un seul système
Voir & détecter
Caméras, détecteurs et lecteurs produisent une information utile.
Transporter & protéger
PoE, câblage, coffrets et onduleurs fiabilisent chaque liaison.
Enregistrer & chercher
NVR, stockage et fonctions IA accélèrent l’exploitation.
Afficher & alerter
Écrans, mobile et télésurveillance transmettent à la bonne personne.
Résultats recherchés
Ce que cette réalisation démontre
Une image homogène sur quarante-six zones malgré les hauteurs et les distances
Un réseau PoE structuré et maintenable plutôt qu’une accumulation de liaisons isolées
Vidéo, intrusion et formation livrées comme un seul outil d’exploitation
