Voir dans un magasin profond
Les longues allées, les têtes de gondole et les rayonnages hauts créent des masques. Chaque angle a été défini par un objectif, pas par une grille uniforme.
Installateur de sécurité électronique en Île-de-France
Réalisations/Commerce & retail
Bricorama Nemours · Nemours
48 caméras pour couvrir le magasin, le parking et les flux véhicules
45 caméras intérieures, 3 extérieures, lecture de plaques à l’entrée/sortie et 30 jours de conservation dans une architecture conforme à un ERP.
VidéoprotectionLecture de plaquesDossier préfectoral
Le projet documenté
Concevoir autour de l’exploitation réelle du site
Le plan de détail du magasin numérote quarante-huit points de vue. Quarante-cinq couvrent les espaces intérieurs — allées principales, caisses, circulations, réserves et stockage — tandis que trois traitent le parking privé, l’entrée/sortie des véhicules et l’accès livraisons.
Étudier un projet similaire →48caméras au total45 + 3intérieur / extérieur30 jconservation des images
Du besoin au système
L’histoire derrière l’installation
Les informations techniques sensibles sont volontairement neutralisées ; les volumes, fonctions et choix publiés proviennent du dossier projet.
01Dans une grande surface de bricolage, le problème n’est pas seulement la superficie. Les clients, les chariots, les collaborateurs, les enlèvements de marchandises et les livraisons empruntent des parcours différents, avec des changements brutaux de lumière entre le magasin, les portes automatiques et le parking.
02Le travail a donc commencé par une cartographie des objectifs d’image. Les quarante-cinq vues intérieures ont été réparties sur les axes de circulation, la ligne de caisses, les zones de stockage et les points d’accès. Des vues grand angle 360° complètent les volumes ouverts afin de limiter les angles morts sans multiplier inutilement les appareils.
03À l’extérieur, les trois caméras restent sur l’emprise privée : une vue dédiée à l’entrée/sortie des véhicules avec lecture de plaques, une vue de contexte du parking et une vue sur l’accès livraisons. L’enregistrement est conservé trente jours sur un système installé dans un local technique sécurisé et accessible uniquement aux personnes formées et habilitées.
04Le volet administratif a été traité comme une partie du projet : description du système, rapport de présentation, annexe, plan de masse, plan de détail, signalétique d’information et suivi du dossier d’autorisation préfectorale.
Relier flux piétons et véhicules
Entrée publique, caisses, parking et livraison doivent pouvoir être relus comme une même séquence lorsqu’un événement traverse plusieurs zones.
Respecter le cadre d’un ERP
Périmètre filmé, durée de conservation, accès aux images, protection du local et information du public ont été documentés.
Architecture technique
Une chaîne complète, du capteur à l’exploitation
Présentation technique non sensible : les adresses, angles exacts, identifiants et paramètres d’exploitation ne sont pas publiés.
- 01
45 caméras IP HD intérieures sur les allées, caisses, circulations et zones de stockage
- 02
3 caméras extérieures sur le parking privé, l’entrée/sortie véhicules et l’accès livraisons
- 03
Lecture de plaques dédiée au flux véhicules et vues 360° dans les grands volumes
- 04
Enregistrement sécurisé, rétention 30 jours, accès restreint et signalétique ERP

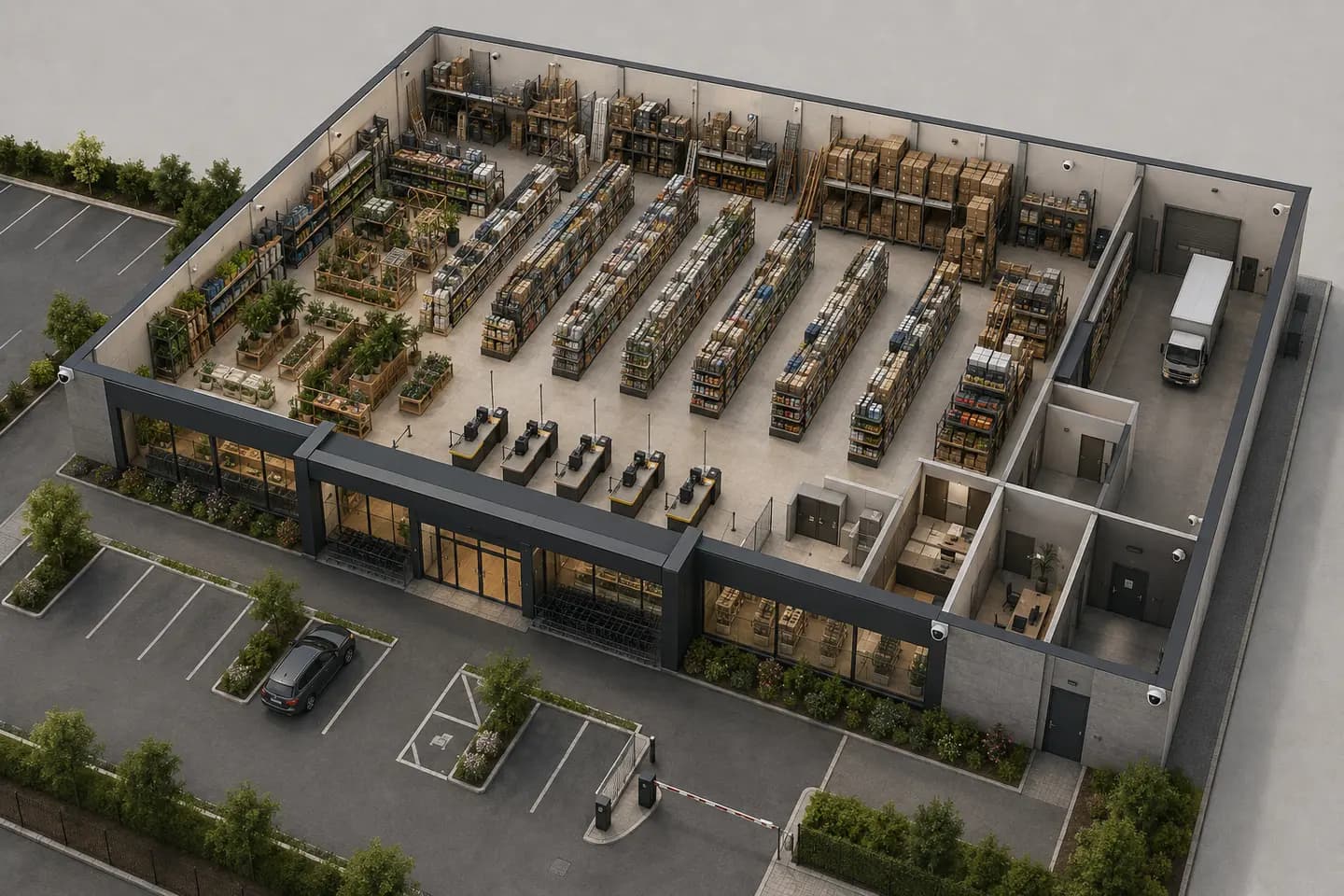

Maquette 3D interactive
Comment ce type de site peut être équipé
Cliquez sur les repères pour voir le rôle de chaque zone. Ce plan explique notre méthode commerciale et technique ; il ne reproduit jamais l’implantation réelle du client.
Repère 1Entrée du magasinCaméras IP HD
Implantation illustrative et non contractuelleLes repères montrent une architecture cohérente pour ce type de site, sans révéler l’emplacement réel des équipements installés.
Arbitrages du projet
Pourquoi cette architecture, et pas une autre
Une bonne installation ne se résume pas à une liste de références. Chaque famille de matériel répond à une distance, un risque ou un usage clairement identifié.
45 vues intérieures complémentaires
Caméras HD avec vision nocturne et détection de mouvement, associées à des vues 360° dans les volumes où une seule direction ne suffisait pas.
Une lecture de plaques dédiée
La caméra de l’entrée/sortie véhicules a une mission distincte : produire une lecture exploitable au passage, tandis que les autres donnent le contexte du parking et des livraisons.
Un cœur vidéo physiquement protégé
Enregistrement et consultation sont regroupés dans un local technique à accès restreint, lui-même protégé, pour éviter qu’une intrusion n’efface sa propre trace.
Nomenclature technique
Les équipements de la configuration
Chaque équipement répond à une fonction précise : voir, détecter, contrôler, enregistrer, alimenter ou alerter.
Configuration détailléePhotos produits illustratives · modèles précisés lorsqu’ils sont disponibles
45×Caméras IP HD intérieures
Allées, caisses, circulations, réserves et stockage
- IP HD
- Vision nocturne
- Détection de mouvement
1×Caméra de lecture de plaques
Lecture au passage sur l’entrée/sortie véhicules
- Flux véhicules
- Vue dédiée
- Emprise privée
2×Caméras extérieures de contexte
Parking privé et entrée livraisons
- Extérieur
- Vision nocturne
- Contexte large
Vues grand angle 360°
Réduction des angles morts dans les volumes intérieurs ouverts
- Fisheye
- 360°
- Déformation corrigée à l’affichage
Enregistrement vidéo sécurisé
Conservation des images pendant trente jours
- 30 jours
- Accès restreint
- Local protégé

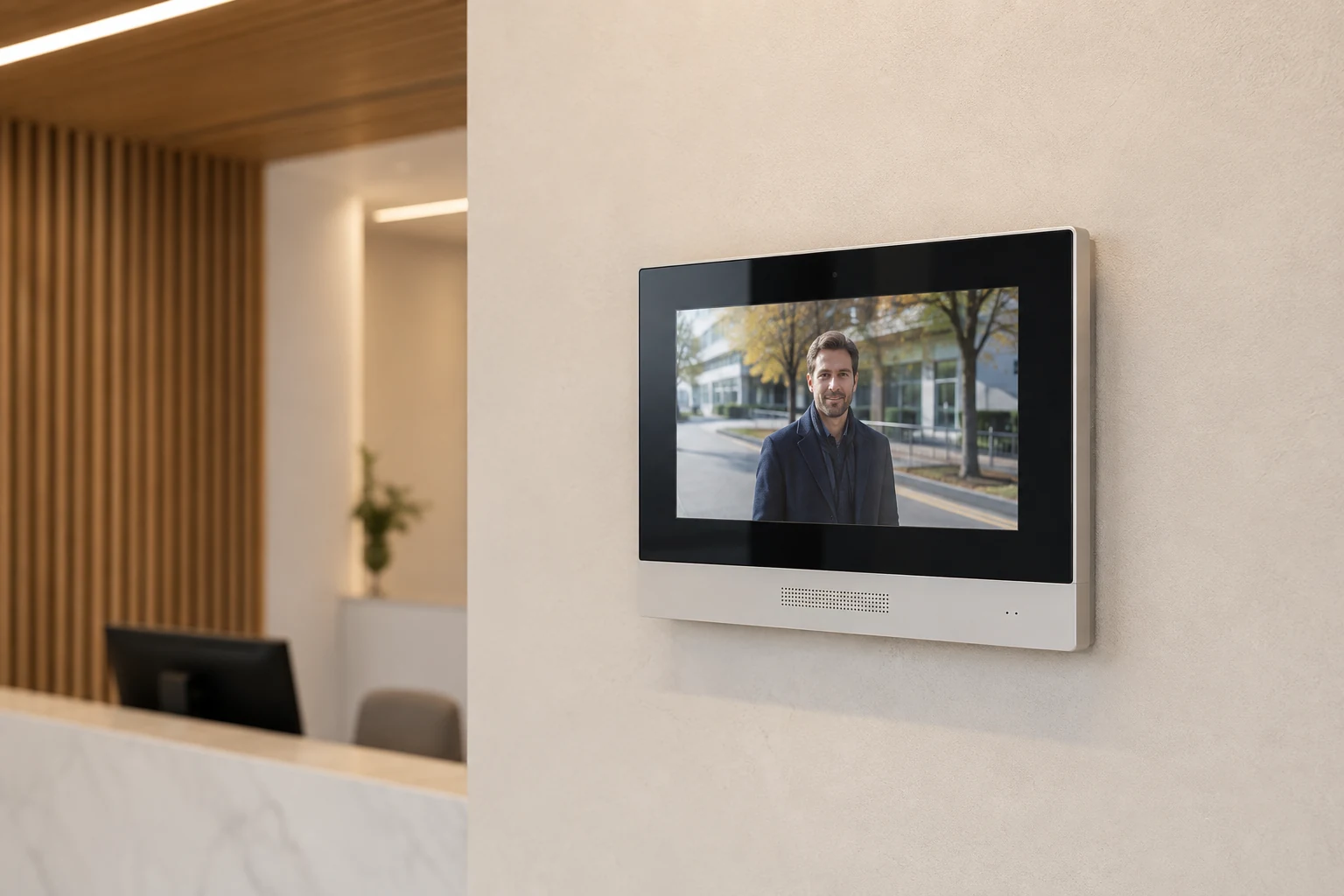

Information du public
Signalétique visible aux entrées du parking et du magasin
- ERP
- Droits d’accès
- Responsable du traitement
Conduite du chantier
Du premier repérage à la prise en main
Le résultat dépend autant du chemin parcouru que du matériel posé : validation des angles, préparation, coordination, essais et transmission aux utilisateurs.
- 01
Relevé des flux
Entrées, caisses, allées, stockage, parking et livraison sont traduits en objectifs d’image distincts.
- 02
Plan 1 à 48
Chaque caméra est reportée au plan de détail et rattachée à une zone fonctionnelle.
- 03
Architecture et stockage
Flux IP HD, vision nocturne, détection, enregistrement protégé et rétention de trente jours sont dimensionnés ensemble.
- 04
Conformité et exploitation
Dossier préfectoral, affichage public, habilitation des utilisateurs et procédures de consultation complètent l’installation.
Du terrain à la décision
Une architecture pensée comme un seul système
Voir & détecter
Caméras, détecteurs et lecteurs produisent une information utile.
Transporter & protéger
PoE, câblage, coffrets et onduleurs fiabilisent chaque liaison.
Enregistrer & chercher
NVR, stockage et fonctions IA accélèrent l’exploitation.
Afficher & alerter
Écrans, mobile et télésurveillance transmettent à la bonne personne.
Résultats recherchés
Ce que cette réalisation démontre
Quarante-huit points de vue rattachés à un objectif concret, de la caisse à l’accès livraison
Une lecture des plaques disponible sans confondre identification et simple vue de parking
Un système exploitable pendant trente jours, documenté pour la préfecture et compris par les utilisateurs habilités
